0 引言
由于巨大的市場需求以及廣闊的應用前景，移動機器人廣泛應用于工業制造、生活服務、交通運輸、醫療健康等領域，路徑規劃是提升移動機器人功能性能的關鍵技術之一。路徑規劃的主要目的是在有障礙物的環境下尋找到一條從起始位置到目標位置、不發生碰撞的最優路徑。根據對環境信息的了解程度不同，傳統路徑規劃算法可以分為全局路徑規劃和局部路徑規劃兩類，目前，常用的全局路徑規劃算法包括Dijkstra算法"、A*算法2、D*算法等，局部路徑規劃算法包括動態窗口法、人工勢場法等。
全局路徑規劃算法中，A*算法是廣泛應用于路徑規劃的經典算法，其計算簡單、規劃路徑短，但仍存在拐點冗余、搜索效率低、運行時間長等問題，難以在短時間內規劃出最優路徑。對此，諸多學者針對傳統A*算法的改進展開研究。搜索策略優化方面，文獻[6]提出一種可搜索24鄰域的A*算法，通過將傳統A*算法的8鄰域搜索策略更改為24鄰域搜索策略，解決傳統A*算法中路徑長度不優和轉折點過多的問題；文獻[7]進一步將傳統A*算法的搜索鄰域擴展到48鄰域，優化搜索角度并去除同方向上的多余子節點，增強規劃路徑質量。評價函數優化方面，文獻[8]在評價函數的設計中加入路徑曲率的影響代價，減少路徑中方向變化較大的轉彎點，提高路徑平滑度；文獻[9]引入障礙率作為評價函數的影響因子，避免計算資源的浪費，提高算法的檢索速度。路徑平滑優化方面，文獻[10]使用貝塞爾曲線對規劃后的路徑進行平滑，分別對規劃后路徑中曲折較大的部分使用二階貝塞爾曲線進行平滑，提高路徑平滑度；文獻[11]使用動態窗口法對規劃后的路徑進行平滑，考慮移動機器人的運動條件，提升路徑的平滑度和移動機器人的安全性。上述改進算法都在一定程度上提高了A*算法規劃路徑的質量，但對算法降低運算時間和減少關鍵節點方面效果有限。
局部路徑規劃中較為常用的是動態窗口法，其模型簡單、具有良好的局部避障能力，但存在運動狀態單一、容易陷入局部最優等缺點。對此，一些學者對動態窗口法的評價函數進行優化，文獻[12]對動態窗口法評價函數中速度評價的權值進行動態調整，獲得更加合理的路徑，使機器人移動更加安全可靠；文獻[13]向動態窗口法評價函數中引入規則評價函數，即避讓障礙物幅度越大越好，減少碰撞風險，提高路徑安全性。上述改進算法對路徑的安全性有一定的提升，但缺乏對陷入局部最優問題的考慮。針對動態窗口法和全局路徑規劃算法的融合，文獻[14]針對傳統A*算法在柵格數量較多時存在折點多、耗時長，以及動態窗口法在復雜環境下靈活性差的問題，提出一種融合改進A*算法和優化動態窗口法的路徑規劃算法；文獻[15]將A*算法和動態窗口法相結合，將A*算法規劃后的路徑作為動態窗口法的全局路徑指引，避免動態窗口法容易陷入局部最優的問題。
基于上述研究，針對復雜環境下移動機器人路徑規劃問題，傳統A*算法存在拐點冗余、搜索效率低、運行時間長等不足，傳統動態窗口法存在運動狀態單一、容易陷入局部最優等不足。結合現有文獻對A*算法和動態窗口法的改進思路分析，本文提出一種將改進A*算法與改進動態窗口法相結合的融合路徑規劃算法。
1 改進A*算法
1.1 傳統A*算法
A*算法相較于Dijkstra算法，其優勢在于引入啟發式函數，有效避免了盲目搜索，大大提高了搜索效率。其評價函數通常為
式中：F(n)為從起始節點到目標節點的預估總代價；G(n)為起始節點到當前節點的實際代價；H(n)為當前節點到目標節點的預估代價。
常用的H(n)計算方法有曼哈頓距離、歐幾里得距離和切比雪夫距離。為了更符合機器人移動時的實際距離，本文采用歐幾里得距離進行路徑計算，歐幾里得距離計算公式為
式中：x1、y1和x2、y2分別為當前節點的坐標和目標節點的坐標。
A*算法主要通過更新OpenList表和CloseList表來實現節點的篩選，OpenList表中存儲著待擴展節點以及相應的代價值和父節點信息，CloseList表中存儲著已經擴展過的節點以及相應的代價值和父節點信息。
1.2 改進A*算法
1.2.1 5鄰域搜索策略

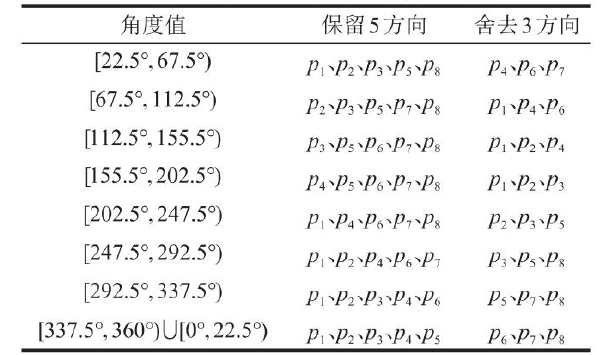

傳統A*算法的搜索方式如圖1所示，采用8鄰域搜索方式來搜索下一個擴展節點。為了避免算法運算資源的浪費，本文將傳統8鄰域搜索方式更改為5鄰域搜索方式，如表1所示，根據當前節點和目標節點的連線與節點p,指向的夾角，假設夾角為θ，順時針?lè)较驗檎较?，根?jù)夾角θ的范圍，選擇其中5個方向進行探索，減少冗余節點，提高算法效率。
1.2.2 自適應評價函數
傳統A*算法的評價函數是由起始節點到當前節點的實際移動成本G(n)和當前節點到目標節點的估計移動成本H(n)組合而成，兩者的占比從路徑規劃開始到路徑規劃結束都不會改變。本文根據地圖規格和位置信息在傳統A*算法啟發函數基礎上加入動態加權因子W，當前節點遠離目標節點時，加權因子較大，H(n)占比較大，加快搜索速度；當前節點接近目標節點時，加權因子較小，H(n)占比較小，提高搜索精度。
式中：W為根據地圖的長寬之和以及當前節點與目標節點的曼哈頓距離計算的加權因子。
式中：x1，，y1，和x2，，y2，為待求曼哈頓距離的當前節點和待求節點的坐標；m、n為柵格地圖的長和寬。

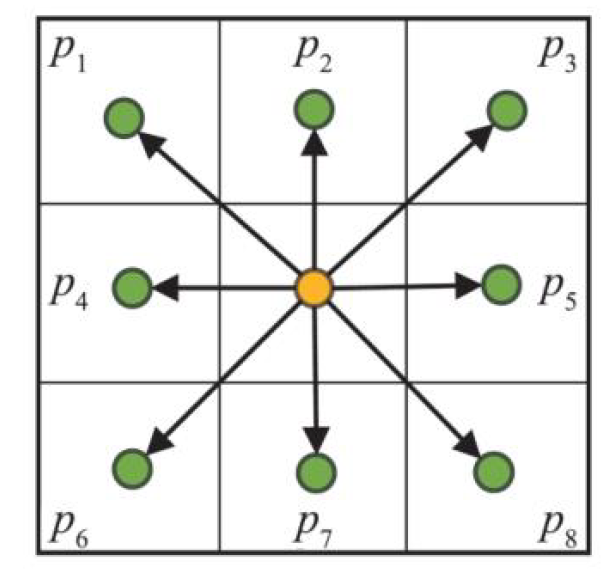

圖1.節點擴展方向示意圖
表1.節點方向選擇表
1.2.3關鍵節點提取策略
針對傳統A*算法在規劃得到最優路徑之后，最優路徑仍然存在拐點冗余的問題，本文對規劃后的路徑采用關鍵節點提取算法，通過判斷節點之間的連線是否經過障礙物，有效去除無效拐點。關鍵節點提取如圖2所示，算法的具體實現步驟如下。
步驟1：連接p1和p3節點，計算p1和p3的連接線是否穿過障礙物，如未穿過障礙物，則將規劃后路徑中的p2節點刪除；
步驟2：連接p1和p4節點，計算p1和p4的連接線是否穿過障礙物，如果p1和p4的連接線穿過障礙物，則p3為關鍵拐點，不可刪除；
步驟3：將p3作為關鍵路徑選擇的新起始節點，重復計算步驟1和步驟2，直到遍歷完規劃后路徑中的所有節點為止；
步驟4：將刪除冗余拐點后的路徑作為規劃后的最終路徑。

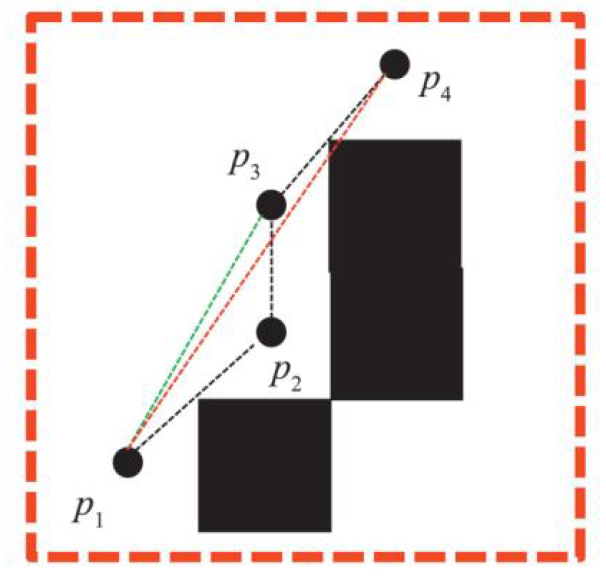

圖2.關鍵節點提取
2 改進動態窗口法
動態窗口法是一種局部路徑規劃算法，通過對機器人速度信息進行采樣，得到在規定速度區間內的各個速度值，然后針對每個速度值生成對應的預測軌跡。通過軌跡評價函數進行軌跡評估，從所有采樣的預測軌跡中選擇出一條最優的軌跡來指導機器人移動。針對該算法缺乏全局指引容易陷入局部最優的問題，向傳統動態窗口法的評價函數中引入偏離距離函數，使機器人移動時更加貼近全局最優路徑。
2.1 機器人運動軌跡模型
動態窗口模型是一種模擬機器人運動軌跡的方法，它基于機器人的初始位姿和速度信息，通過設定一段時間間隔△t內的勻速運動，生成機器人可能的動作軌跡信息。
式中：xn、yn、θn,為機器人在下一時刻的位姿信息；xn-1、yn-1、θn-1為機器人在當前時刻的位置信息；ω、ν為機器人的線速度和角速度，△t為維持勻速運動的時間。
2.2 速度采樣
在速度環境中，有多組可以選擇的線速度和角速度，由于機器人存在自身的性能和周圍環境的限制，需要對采樣速度的范圍進行限制。
(1）機器人自身速度約束
式中：νmin、,νmax為機器人最小線速度和最大線速度；ωmin、ωmax為機器人最小角速度和最大角速度。

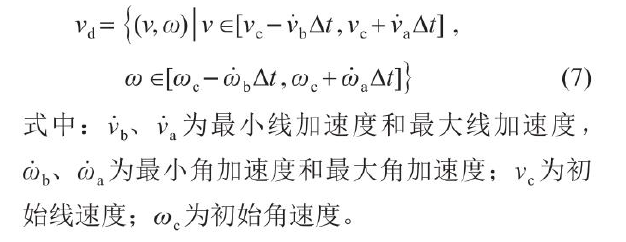

(2）機器人電機性能加減速約束
(3）機器人安全制動約束
式中：dist(ν,ω)為在當前速度(ν,ω)時距離障礙物的最小距離。
最終動態窗口的采樣速度需要滿足集合V，即滿足上述3種約束的集合：
基于對線速度和角速度樣本數量的考量，對連續速度矢量空間進行離散化處理，以獲得離散采樣點(ν,ω)。在獲得這些采樣點之后，利用機器人運動學模型對每個采樣點進行分析，以預測機器人在下一個時刻的運動軌跡，如圖3所示。

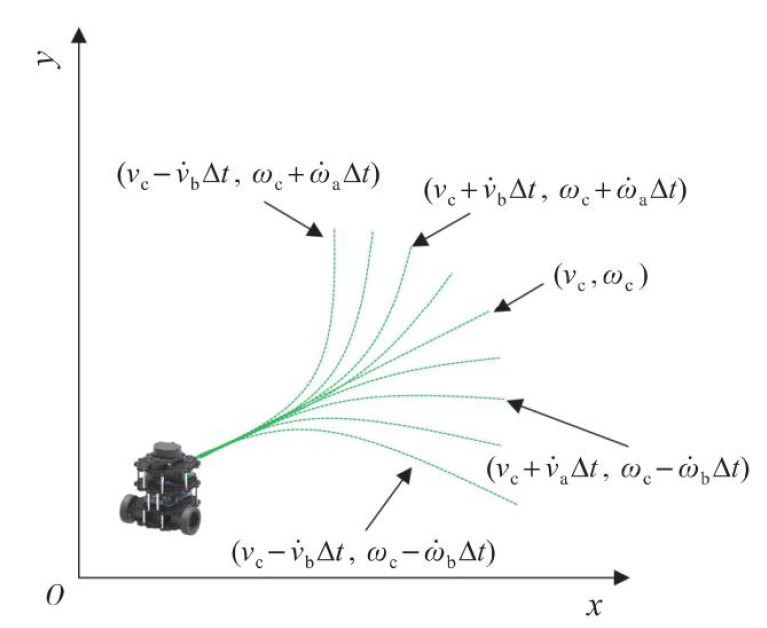

圖3.軌跡預測
2.3 優化評價函數

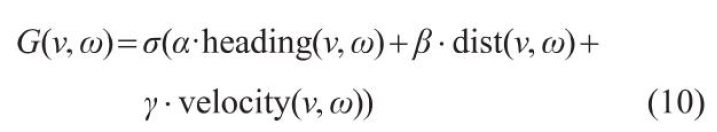

在速度信息采樣預測的軌跡中，除去已經與障礙物發生碰撞的軌跡，還存在許多可選的運動軌跡，需要通過評價函數對這些軌跡進行計算，篩選出評價指標最高的運動軌跡，傳統的評價函數為
式中：heading(ν,ω)為方位角評價函數，表示在當前選擇的速度組模擬的軌跡末端朝向與目標點位置航向角之間的角度偏差，角度偏差越小取值越大；dist(ν,ω)為障礙物評價函數，表示在當前選擇的速度組模擬的軌跡距離障礙物的最小距離，距離越大取值越大；velocity(ν,ω)為速度評價函數，表示在當前選擇的速度組模擬的軌跡的速度大小，速度越大取值越大；σ為平滑系數，α、β、γ為加權系數。
針對傳統動態窗口法容易陷入局部最優，易產生偏離全局路線的現象，為確保路徑的平滑性和安全性，本文在其原有評價函數的基礎上，引入偏離距離評價函數，即計算軌跡路線與全局路線之間的距離，將評價函數修改為
式中：dist_off(ν,ω)為在當前選擇的速度組模擬的軌跡路線與全局路線之間的距離，距離越小取值越大。
2.4 改進A*算法與改進動態窗口法融合
本文將改進A*算法與改進動態窗口法相結合，使用改進A*算法進行全局路徑規劃，得到最優路徑；對最優路徑使用關鍵點提取策略進行關鍵點提取，剔除不必要的冗余拐點；將提取后的關鍵節點作為改進動態窗口法的全局指導，在規定的速度區間內按采樣頻率進行采樣，得到預測軌跡，利用改進評價函數選擇出最優的軌跡，達到局部路徑優化的效果，具體流程如圖4所示。

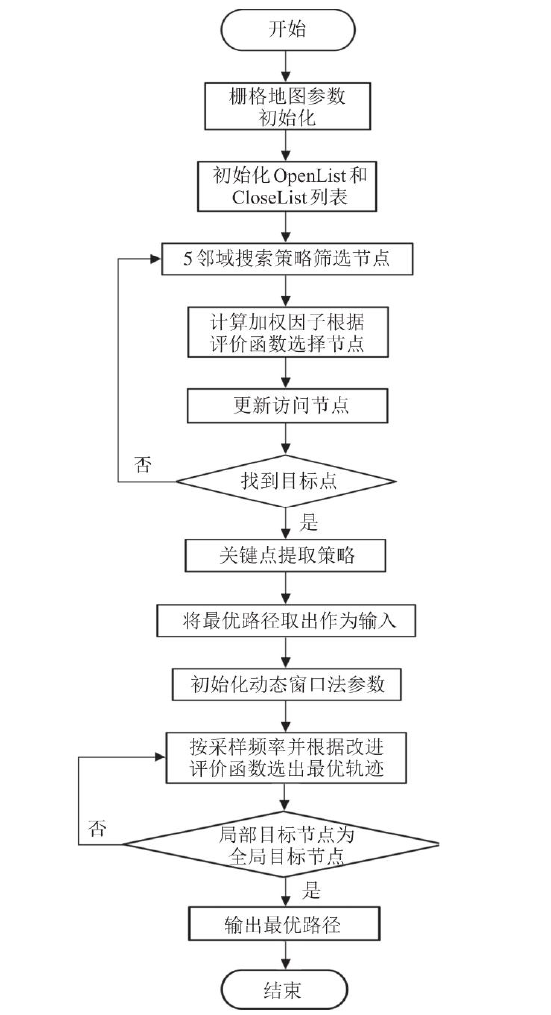

圖4.融合算法流程圖
3 仿真與實驗
3.1 實驗環境
本次仿真環境由操作系統Windows10、顯卡NVIDIA GeForce RTX 3060、處理器 Intel(R) Core(TM）[email protected]、仿真軟件MATLABR2021a組成。使用MATLAB建立路徑規劃區域和柵格地圖，初始化移動機器人屬性以及動態窗口法初始屬性如表2所示。

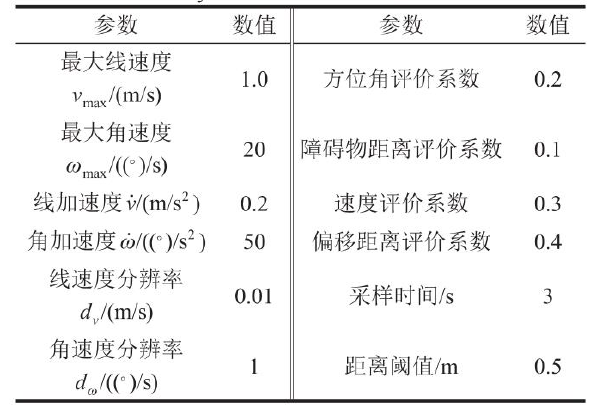

表2.移動機器人屬性以及動態窗口法初始屬性
3.2 改進A*算法仿真實驗及分析
為了驗證改進A*算法的有效性，采取不同環境進行仿真實驗，將本文改進A*算法與傳統A*算法、文獻[16]改進A*算法進行對比；仿真實驗環境為二維柵格地圖，黑色柵格為障礙物節點、白色柵格為可通過節點、綠色三角形為起始節點、紅色圓圈為目標節點。仿真實驗分別設置了2組障礙率為20%但規格不同的地圖，仿真實驗結果如圖5所示，數據對比如表3所示。

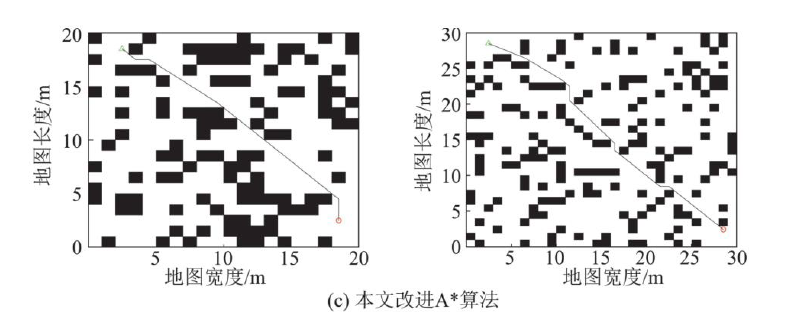

圖5不同A*算法路徑對比

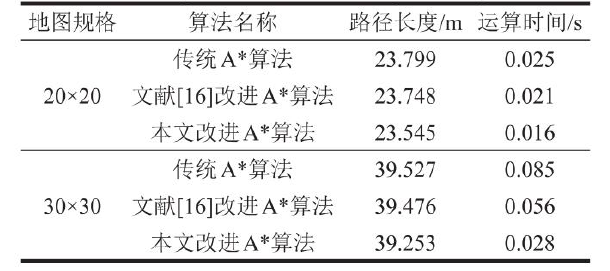

表3改進算法結果對比
分析表3數據可以得到以下結論：在柵格規模為20×20的環境下，在路徑長度方面，相比傳統A*算法文獻[16]中改進A*算法減少0.21%，本文改進A*算法減少1.07%；在算法運算時間方面，相比傳統A*算法文獻[16]改進A*算法減少16%，本文改進A*算法減少36%。在柵格規模為30×30的環境下，路徑長度方面，文獻[16]中改進A*算法減少0.13%，本文改進A*算法減少0.69%；在算法運算時間方面，文獻[16]改進A*算法減少34%，本文改進A*算法減少67%。綜上所述，本文改進A*算法隨著地圖柵格規模的增加，雖然在最優路徑長度方面的減少百分比并沒有逐漸增加，但在算法運算時間方面的減少百分比增加更加明顯，可以有效提高路徑規劃的運行效率。
3.3 融合算法仿真實驗及分析
為驗證本文改進動態窗口法以及本文融合算法的有效性，將本文改進A*算法分別與傳統動態窗口法、文獻[17]中改進動態窗口法、本文改進動態窗口法相融合，并分別在不同的實驗環境下進行實驗對比。仿真實驗環境為二維柵格地圖，黑色柵格為障礙物節點、白色柵格為可通過節點、綠色三角形為起始節點、紅色圓圈為目標節點。仿真實驗設置的地圖為有效障礙率為20%的20×20規格地圖和有效障礙率為30%的30×30規格地圖。仿真實驗結果如圖6所示，數據對比如表4所示。
圖6不同融合動態窗口算法路徑對比

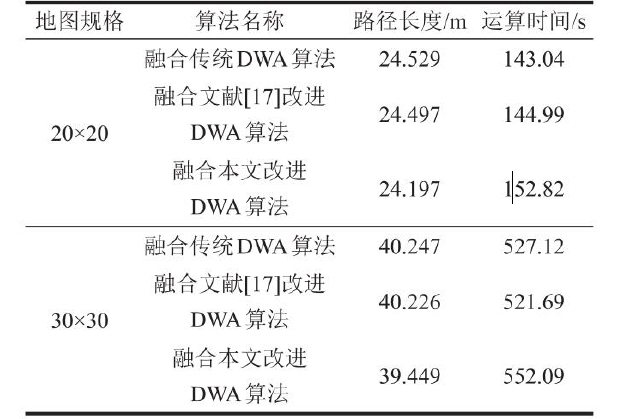

表4融合算法結果對比
由于改進A*算法規劃后的路徑依然不是很平滑，故使用動態窗口法再次進行平滑操作。融合傳統DWA算法和融合文獻[17]改進DWA算法均發生碰撞障礙物情況，融合本文改進DWA算法沒有出現碰撞情況。分析表4數據可以得到以下結論：在柵格規模為20×20且有效障礙率為20%的環境下，在路徑長度方面，融合本文改進DWA算法相比于融合傳統DWA算法減少1.35%，相比于融合文獻[17]改進DWA算法減少1.22%；在運行時間方面，融合本文改進DWA算法相比融合傳統DWA算法增加6.83%，相比融合文獻[17]改進DWA算法增加5.4%。在柵格規模為30×30且有效障礙率為30%的環境下，路徑長度方面，融合本文改進DWA算法相比于融合傳統DWA算法減少1.98%，相比于融合文獻[17]改進DWA算法減少1.93%；在算法運行時間方面，融合本文改進DWA算法相比于融合傳統DWA算法增加4.74%，相比于融合文獻[17]改進DWA算法增加5.83%。綜上所述，隨著地圖規模的增加，融合本文改進DWA算法雖然在運算時間方面有所增長，但在路徑長度方面減少明顯
在物理學中，姿態角度、線速度和角速度是描述物體運動的重要物理量，其方差和標準差反映有關運動特性的統計信息。角度是描述物體朝向或者旋轉狀態的物理量，方差和標準差分別蘊含角度均值及其變化的不確定性或穩定性信息，方差和標準差越小，表示角度均值和角度變化越小，旋轉相對穩定。速度(含線速度和角速度)是描述物體在某一時間點的位置變化率，方差和標準差可以提供關于速度均值及其變化的不確定性或穩定性信息，方差和標準差越小，表示速度均值和速度變化越小，運動相對穩定。計算融合算法移動機器人的姿態角度、角速度和線速度的方差以及標準差，如圖7所示。
圖7不同融合算法運動狀態對比
通過在地圖規格為20×20有效障礙率為20%和地圖規格為30×30有效障礙率為30%的二維柵格地圖環境下進行實驗，分別計算融合算法規劃后機器人狀態中的角度、線速度和角速度的方差和標準差，運算結果如表5~7所示。
分析表5~7可得，基于本文所提融合算法規劃得到的移動機器人角度、線速度和角速度的方差和標準差都更小，說明移動機器人運動過程中角度、線速度和角速度的總體波動幅度更小，運動更加平穩。
表5不同融合算法角度變化
4 結論
本文介紹一種結合改進A*算法和改進動態窗口法的融合算法。首先將傳統A*算法8鄰域搜索策略更改為5鄰域搜索策略，其次向其評價函數的啟發函數中添加動態加權因子，然后對規劃得到的路徑進行關鍵節點提取，去除冗余拐點，得到一條拐點較少的路徑。最后，改進動態窗口法的評價函數，將改進A*算法得到的路徑作為改進動態窗口法的全局路徑指引，得到最優平滑路徑。經過仿真實驗分析可得，基于本文所提融合算法得到的規劃路徑更加平滑、運動角度和速度變化更加平緩，有效提高移動機器人的運動穩定性和安全性。
然而，論文仍存在以下不足：一方面，加權因子根據當前節點與目標節點間的距離動態調整，以平衡搜索速度與搜索效率，實際應用中可能導致調試?yán)щy，未來將進一步探索如何根據具體問題自適應確定加權因子；另一方面，雖然動態窗口法有效提高了路徑平滑度，但可能導致計算復雜度增加，擬將對算法計算效率進行深入分析和優化。
參考文獻：
[1] Tang Meiqin, Sheng Jiawen, Sun Shaoyan, A CoverageOptimization Algorithm for Underwater Acoustic SensorNetworks Based on Dijkstra Method[JJ. IEEE/CAAJournal of Automatica Sinica, 2023, 10(8): 1769-1771.
[2]許建民，宋雷,鄧冬冬,等.基于多尺度A*與優化DWA算法融合的移動機器人路徑規劃[J/OL].系統仿真學報.(2023-11-22) [2024-04-24].https://doi.org/10.16182/j.issn1004731x.joss.23-1089.Xu Jianmin, Song Lei, Deng Dongdong, et al. PathPlanning of Mobile Robot Based on the Integration ofMulti-scaleA'andOptimizedDynamic-windowApproachAlgorithm[J/OL]. Journalof SystemSimulation. (2023-11-22) [2024-04-24]. https://doi.org/10.16182/j.issn1004731x.joss.23-1089.
[3]］黃魯,周非同.基于路徑優化D'Lite算法的移動機器人路徑規劃[J].控制與決策,2020,35(4):877-884.Huang Lu, Zhou Feitong. Path Planning of MovingRobot Based on Path Optimization of D* Lite Algorithm[]. Control and Decision, 2020, 35(4): 877-884.
[4]常路，單梁,戴躍偉,等.未知環境下基于改進DWA的多機器人編隊控制[J].控制與決策，2022,37(10):2524-2534.Chang Lu, Shan Liang, Dai Yuewei, et al. Multi-robotFormation Control in Unknown Environment Based onImproved DWA[J]. Control and Decision, 2022, 37(10):2524-2534.
[5］鮮斌，宋寧.基于模型預測控制與改進人工勢場法的多無人機路徑規劃[J/OL].控制與決策.(2024-01-02)[2024-02-01]. https://doi.org/10.13195/j.kzyjc.2023.0892.Xian Bin, Song Ning. A Multiple UAVs Path PlanningMethod Based on Model Predictive Control andImproved Artificial Potential Field[J/OL]. Control andDecision.(2024-01-02) [2024-02-01]. https://doi.org/10.13195/j.kzyjc.2023.0892.
[6]】崔寶俠，王淼弛，段勇.基于可搜索24鄰域的A"算法路徑規劃[J].沈陽工業大學學報,2018,40(2)：180-184.Cui Baoxia, Wang Miaochi, Duan Yong. Path Planningfor A" Algorithm Based on Searching 24 Neighborhoods[J]. Journal of Shenyang University of Technology, 2018,40(2): 180-184.
[7]槐創鋒，郭龍，賈雪艷，等.改進A*算法與動態窗口法的機器人動態路徑規劃[].計算機工程與應用,2021,57(8): 244-248.Huai Chuangfeng, Guo Long, Jia Xueyan, ct al.Improved A*Algorithm and Dynamic Window Methodfor Robot Dynamic Path Planning[J].ComputerEngineering and Applications, 2021, 57(8): 244-248.[8] Min Haitao, Xiong Xiaoyong, Wang Pengyu, et al.Autonomous Driving Path Planning Algorithm Based onImproved A* Algorithm in Unstructured Environment[J].Proceedings of the Institution of Mechanical Engineers,Part D: Journal of Automobile Engineering, 2021, 235(2/3): 513-526.
[9]姬鵬，張新元,高帥軒，等.融合改進A*算法與動態窗口法的路徑規劃研究[J/OL].系統仿真學報.(2023-09-07)[2024-03-13]. https://doi.org/10.16182/j.issn1004731x.joss.23-0619.Ji Peng, Zhang Xinyuan, Gao Shuaixuan, et al. PathPlanning Based on Improved A and Dynamic WindowApproach[J/OL]. Journal of System Simulation. (2023-09-07) [2024-03-13]. https://doi.org/10.16182/j. issn1004731x.joss.23-0619.
[10] Lai Rongshen, Wu Zhiyong, Liu Xiangui, et al. FusionAlgorithm of the Improved A Algorithm and SegmentedBézier Curves for the Path Planning of Mobile Robots[J].Sustainability, 2023, 15(3): 2483.[11]王彬，聶建軍，李海洋，等.優化A*與動態窗口法的移動機器人路徑規劃[J].計算機集成制造系統，2024,30(4):1353-1363.Wang Bin, Nie Jianjun, Li Haiyang, et al. Mobile RobotPath Planning Based on Optimized A* and DynamicWindowAApproach[].ComputerManufacturing Systems, 2024, 30(4): 1353-1363.
[12]王永雄，田永永,李璇，等.穿越稠密障礙物的自適應動態窗口法[].控制與決策,2019,34(5):927-936.Wang Yongxiong, Tian Yongyong, Li Xuan, et al. SelfadaptiveDynamicWindow Approach in Dense Obstacles[]. Control and Decision, 2019, 34(5): 927-936.
[13]張偉龍，單梁，常路，等.基于改進DWA的多無人水面艇分布式避碰算法[].控制與決策,2023,38(4):951-962.Zhang Weilong, Shan Liang, Chang Lu, et al. DistributedCollision Avoidance Algorithm for Multiple UnmannedSurface Vessels Based on Improved DWA[J]. Controland Decision, 2023, 38(4): 951-962.
[14]鄒文，韓丙辰，李鵬飛,等.融合改進A*算法和優化動態窗口法的路徑規劃[J].計算機集成制造系統，2024,30(1): 184-195.Zou Wen, Han Bingchen, Li Pengfei, et al. Path Planningby Integrating Improved A* Algorithm and OptimizedDynamic Window Approach[J]. Computer IntegratedManufacturing Systems, 2024, 30(1): 184-195.
[15]程傳奇，郝向陽,李建勝，等.融合改進A*算法和動態窗口法的全局動態路徑規劃[].西安交通大學學報，2017, 51(11): 137-143.Cheng Chuanqi, Hao Xiangyang, Li Jiansheng, et al.Global Dynamic Path Planning Based on Fusion ofImproved A* Algorithm and Dynamic Window Approach[]. Journal of Xi'an Jiaotong University, 2017, 51(11):137-143.
[16]張濤，陳璋，李玉梅，等.融合改進A*算法與動態窗口法的機器人避障研究[].儀表技術與傳感器，2023(4):102-106.Zhang Tao, Chen Zhang, Li Yumei, et al. Research onRobot ObstacleAvoidance Based on Improved A*Algorithm and Dynamic Window Method[J]. InstrumentTechnique and Sensor, 2023(4): 102-106.
[17]郭園園，袁杰，趙克剛.基于改進A*算法和動態窗口法的機器人路徑規劃[].計算機工程與科學,2022,44(7):1273-1281.Guo Yuanyuan, Yuan Jie, Zhao Kegang. Robot PathPlanning Based on an Improved A Algorithm and anImproved DynamicWindow Method[J]ComputerEngineering & Science, 2022, 44(7): 1273-1281.
