移動機器人(AMR)控制系統簡介
AMR（Autonomous Mobile Robot），全稱為自主移動機器人，是集環境感知，動態決策規劃，行為控制與執行等多功能于一體的綜合系統。冠超科技自主研發的AMR控制系統V2.0應用軟件，采用分布式架構進行整體設計。分布式子系統主要包括導航系統、感知系統、底盤系統、執行系統、決策系統、信號I/O系統，各子系統有機結合實現AMR自主完成各種運載任務，實現真正意義上的無人智能化“搬運-倉儲”現代工廠。決策系統作為AMR對上級系統交互的接口，通過MQTT消息隊列遙傳協議與智能設備管控平臺（ACS）實現上下任務、交通和狀態的信息交互。

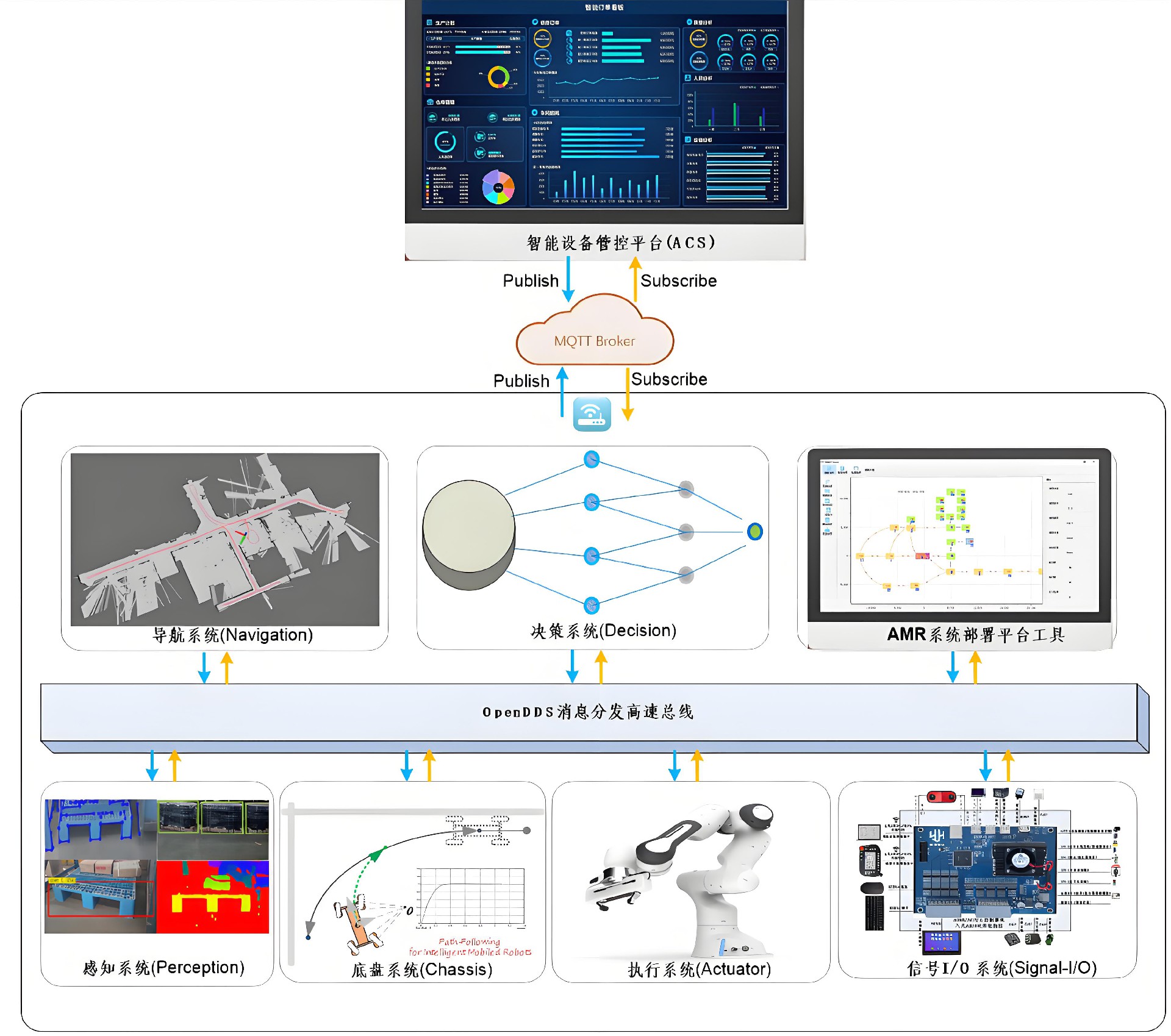

圖1 移動機器人控制系統架構圖
AMR控制系統采用分布式布局，各子系統之間通過消數據息分發協議OpenDDS實現各自消息主題的發布和接收，極大的降低了系統之間的耦合性，減少了各子系統單獨可維護難度，提高了AMR控制系統可擴展特性。各子系統功能簡要介紹如下：
決策系統(Decision)：決策系統作為AMR控制系統的中心，相當于機器人控制系統的大腦。決策系統根據外界環境感知信息和上層智能設備管控平臺系統發布的任務和交通行為控制指令，在協調和監控機器人各子系統的基礎上，完成上層系統下發的各類任務。

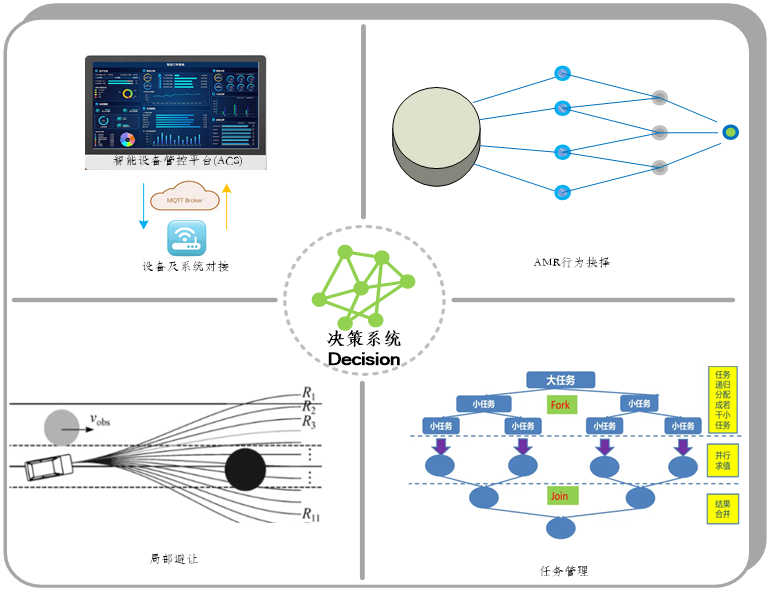

圖2 AMR機器人決策系統功能
導航系統(Navigation)：導航系統結合自身構建的輪廓地圖和導航標志參考物，對AMR自身所處工廠實時位置進行精確定位計算，為底盤系統、執行系統及決策系統提供AMR實時位姿。

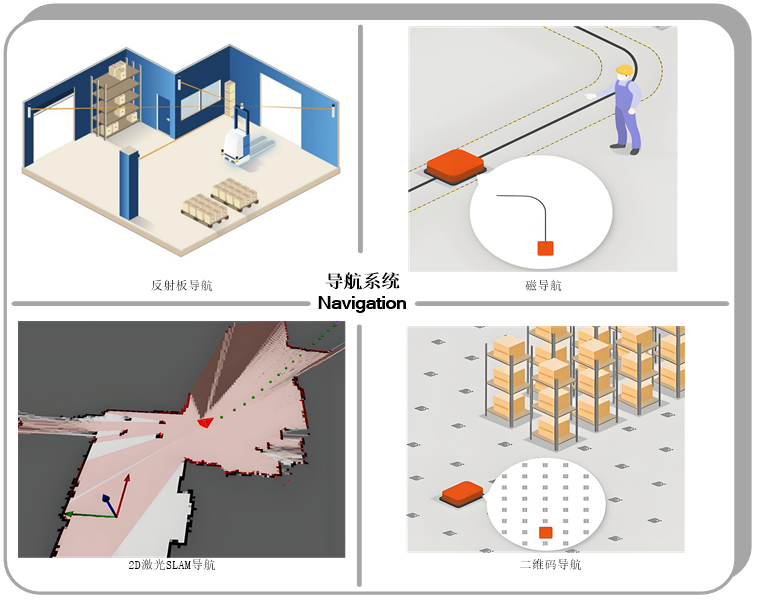

圖3 AMR機器人支持的導航方式
感知系統(Perception)：感知系統實時檢測AMR周圍環境信息，進行包括貨物感知和位姿計算、工廠各類移動設備感知及空間計算、貨位貨物感知及空間位置計算、行人檢測及提示等任務。作為AMR控制系統提供環境理解的重要組成部分，為底盤系統、執行系統、決策系統提供環境數據支撐和參考。

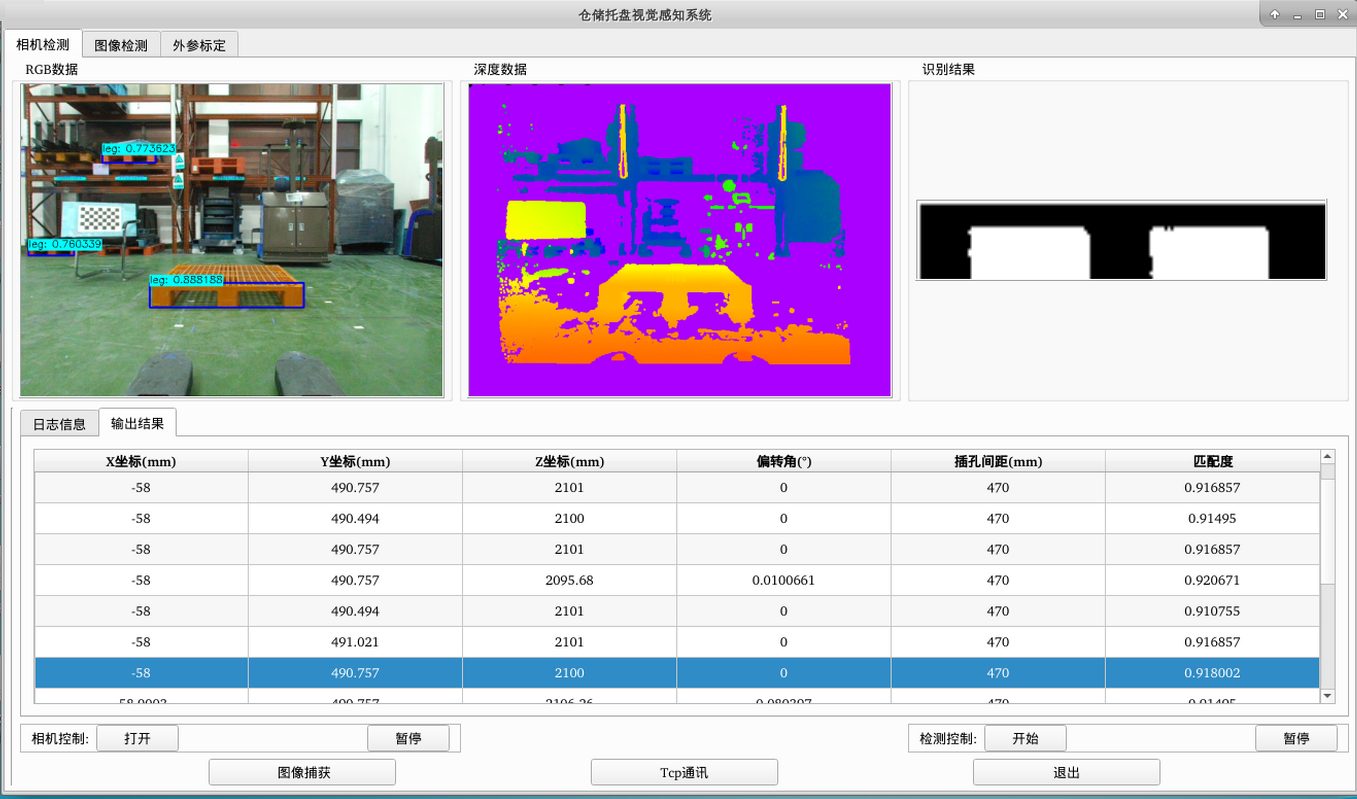

圖4 AMR機器人視覺感知系統
底盤系統(Chassis)：底盤系統接收決策系統發布的任務和交通指令，接收導航系統發布的AMR空間實時位姿，同時結合環境感知系統發布的空間目標感知結果，在與執行系統協同工作的基礎上實現對貨物的安全高效物流運輸。目前支持差速驅動、單舵輪驅動、雙舵輪萬向移動、四舵輪萬向移動等底盤類型。
圖5 AMR機器人系統支持的底盤類型
執行系統(Actuator)：執行系統接收決策系統發布的任務，根據底盤系統實時轉運貨物情況，在任務路徑上的合適位置進行相應的取放貨準備、取放貨動作執行，將貨物安全準確的放置到指定的目標位置。執行系統根據不同的機器人夾具動作類型、機構數量、先后動作順序，將各動作進行配置化以實現不同機構運動模型的執行機構控制。

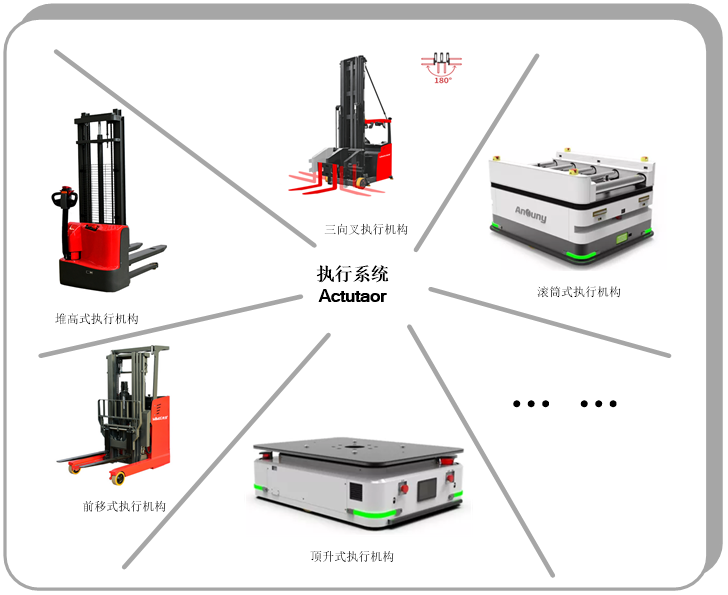

圖6 AMR機器人系統支持的執行系統類型
信號系統(Signal-I/O)：信號I/O系統根據配置的系統功能和對應端口，采集AMR相應的傳感器信息，將其整合并分類成其余各子系統所需的功能信號；同時，將其余各子系統的功能輸出信號轉換成驅動器和各類設備的信號輸出。

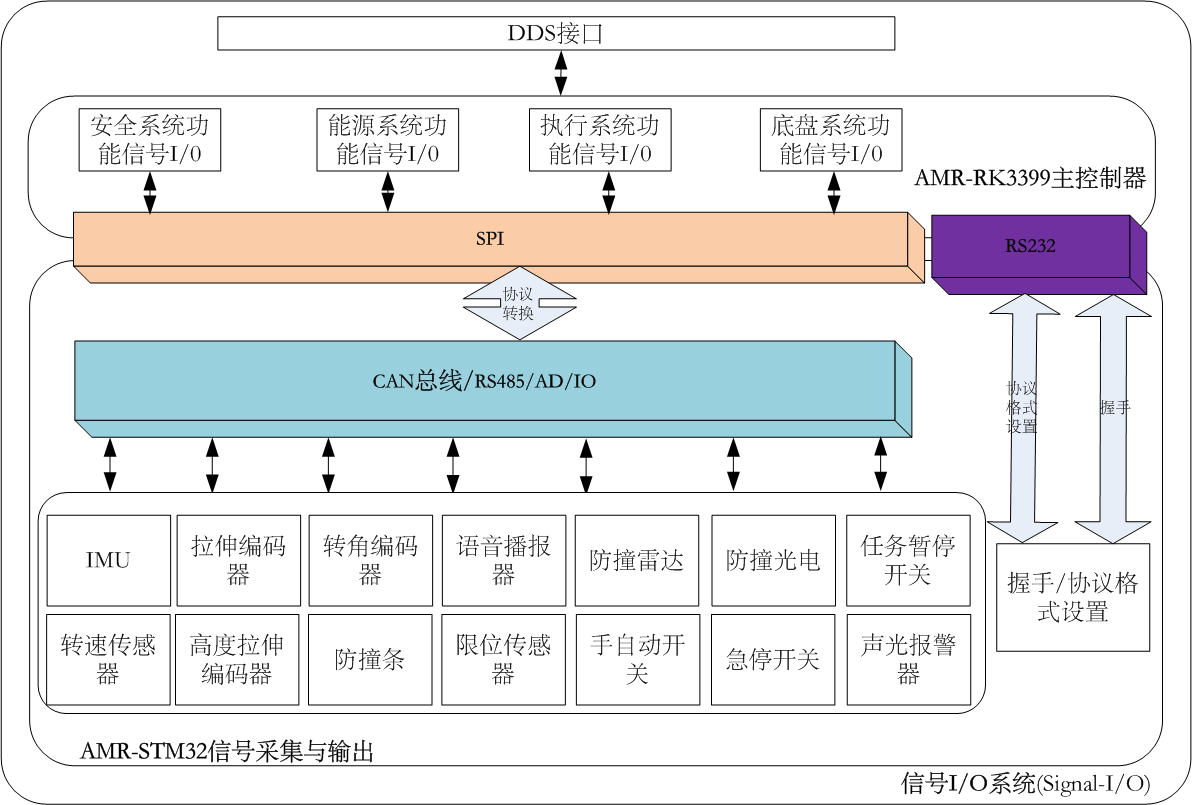

圖7 AMR機器人系統信號處理流程
AMR部署平臺工具：為方便客戶方便快捷部署移動機器人控制系統，開發機器人部署平臺工具。平臺工具整合了包括導航地圖構建、路徑繪制、子系統模型配置、子系統狀態監控、系統任務測試及記錄、各傳感器參數標定等一系列插件工具，同時提供了良好的人機交互界面便于快速理解和操作，整體提高項目現場機器人控制系統部署效率。

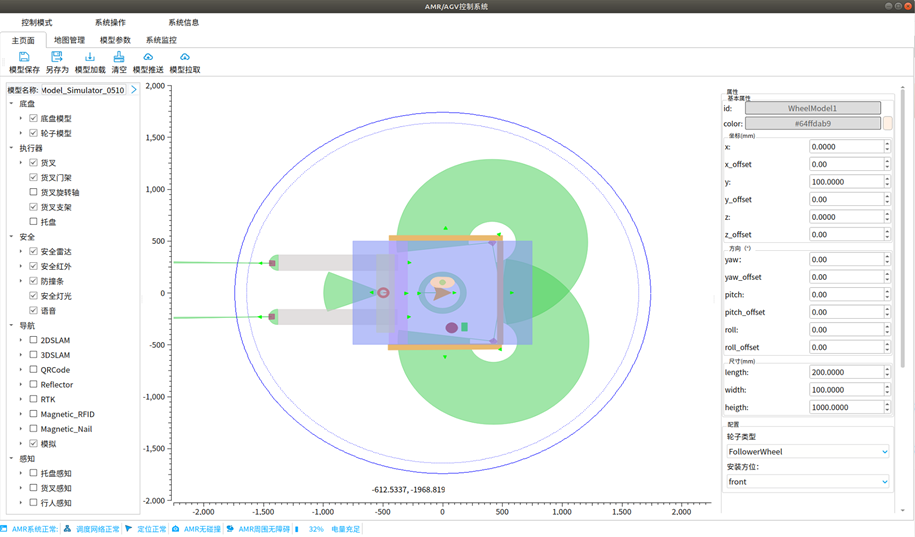

圖8 車體結構參數可視化配置

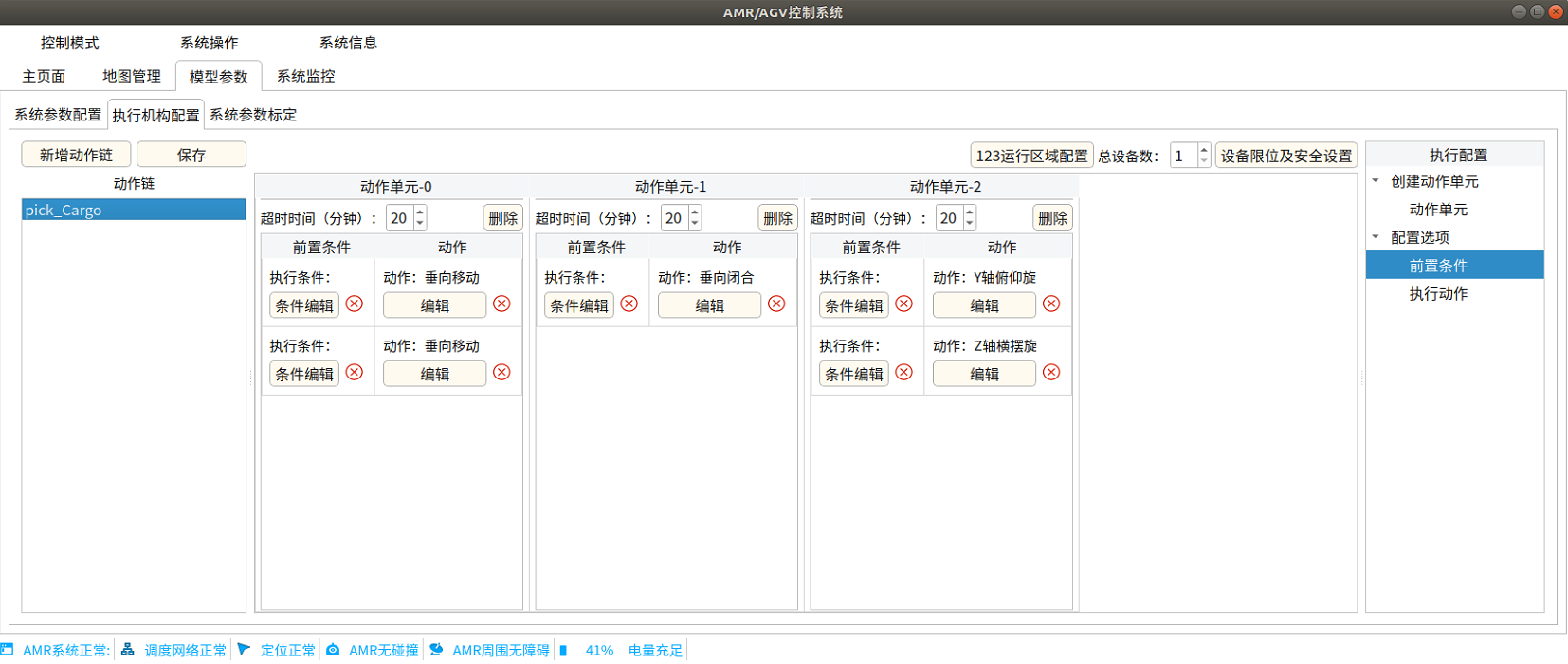

圖9 執行系統動作鏈流程配置
圖10 子系統可視化監控

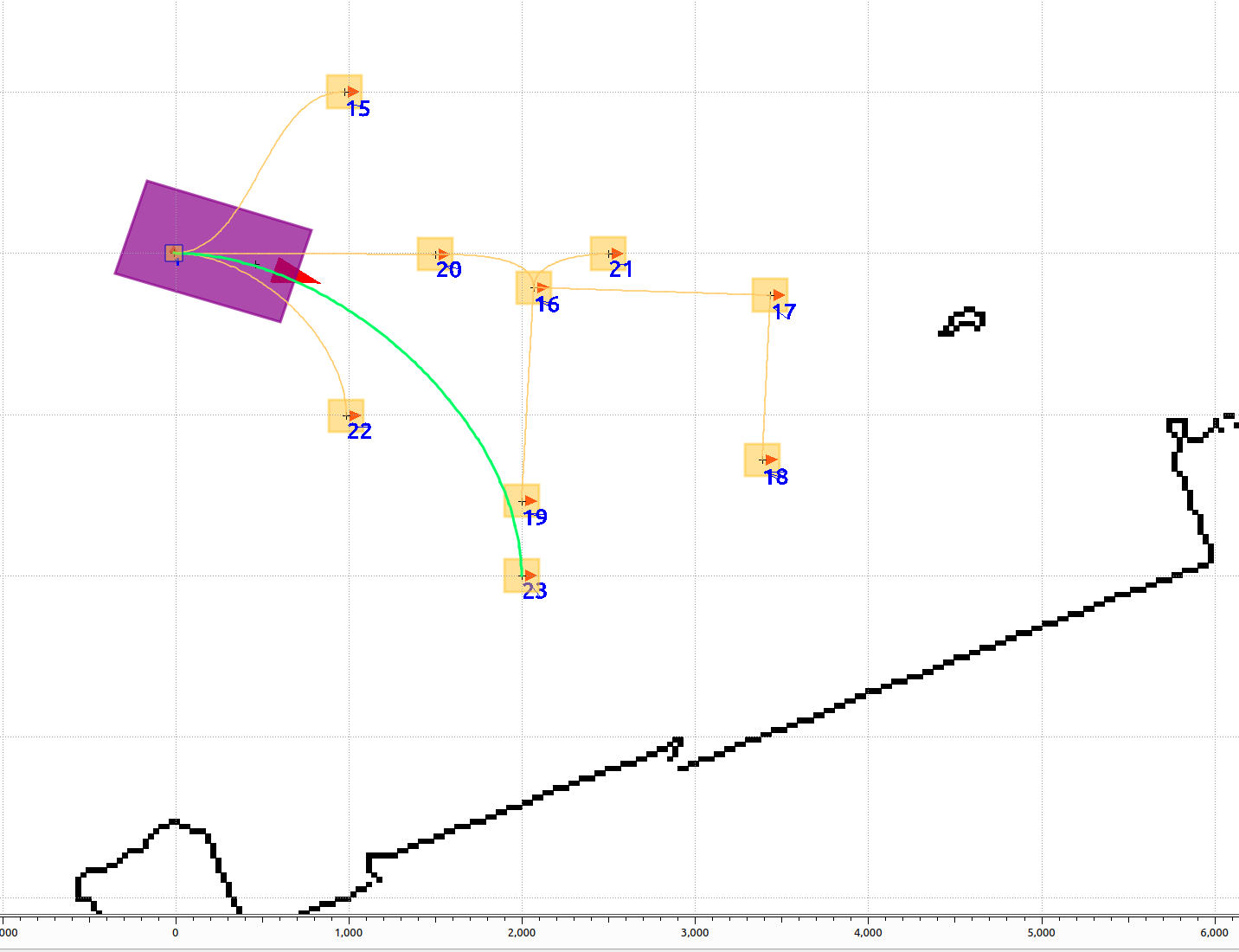

圖11 地圖和路徑創建
