1 引言
自動化技術的快速發展，推動了自動導引車（automated guided vehicle，AGV）在制造業物流、電商物流等行業的大范圍應用，并成為企業提高物流運作效率的主要手段。以近年來蓬勃發展的電商物流為例，不少企業在揀貨環節大量引入AGV，來提升作業速度和準確性，滿足客戶對時效性的要求。例如，亞馬遜引入Kiva 機器人系統，將訂單揀選時間由1 小時縮短至15 分鐘，效率提升4 倍左右。
倉庫的自動化升級，使倉庫管理由“人管人”的傳統模式轉變?yōu)椤跋到y(tǒng)集中調度所有AGV”的自動化模式。類似的模式也普遍存在于半導體等制造工廠、港口碼頭、機場、危險品運輸?shù)刃袠I(yè)。在該模式下，AGV 在線調度問題可定義為多AGV 的多周期循環任務指派和全局無碰撞路徑規劃。以電商倉庫和制造工廠為例，該問題可具體描述為：給定一個封閉的自動化物流場景，如電商倉庫中包括貨架、揀選臺、AGV 和導引道路等，制造工廠則包含多個工序的加工機臺、AGV 與導引道路。在特定時間周期內，有一批貨物需要從起點運輸?shù)街付ㄎ恢茫娚?/span>
倉庫中將商品從貨架運輸至揀選臺，或制造工廠中完成物料在不同工序之間的周轉配送）。倉庫或工廠內的所有AGV 由一套調度系統統一管控。當系統接收運輸任務后，必須在秒級時間單位內為AGV迅速?zèng)Q策搬運任務和行駛路徑，以在最短時間內滿足所有任務的運輸需求，且不允許發生碰撞等安全事故。AGV 按照系統指令行駛，直至下一周期，系統對空閑AGV 重新調度。循環上述過程，直至當天任務結束。上述過程同時涉及任務指派和路徑規劃，因此，AGV 在線調度問題具有高度復雜性。
尤其近年來，越來越多的倉庫不斷增加AGV 數量，規模的擴大進一步提高了調度系統的控制難度［1］。如何在有限的路網資源及AGV 時變狀態等約束下，實現多AGV 在線調度系統安全高效地運作，是當前大規模發展智能倉庫亟待解決的重要難題。任務指派和路徑規劃均屬于典型的NP-hard問題［2］，現有研究通常聚焦于其中一個方面。針對AGV 任務指派問題，已有不少學者利用啟發式算法展開詳細討論。Xu 等［3］融合遺傳算法與蟻群算法，
對AGV 任務分配及執行順序進行研究。Polten 和Emde［4］利用混合整數線性規劃模型和大規模鄰域搜索算法，研究了窄通道倉庫中的AGV 任務分配問題。還有不少學者提出了多種基于啟發式規則的指派方法［5，6］。其中，先到先得和最短行程距離優先是最常用的啟發式規則［7］。但是，這些文獻通常假設AGV 可以按照無碰撞的最短路徑行駛，并未考慮AGV 的實際路徑規劃和沖突情況。另一方面，AGV 的路徑規劃問題是考慮因素更多的封閉場景車輛路徑規劃問題，具有三個明顯區別于傳統車輛路徑問題的特征：（1）在自動化倉庫中，路網環境
可看作柵格式，柵格間的距離按曼哈頓距離公式計算。（2）AGV 是全自動設備，多輛AGV 同時調度，必須考慮車輛碰撞、路口死鎖等情況。（3）AGV 路徑規劃決策需要精確到每輛AGV 經過的柵格、AGV至每個柵格的到達時間及避撞等待時間、取貨時間、運輸任務完成時間等。由于AGV 無沖突路徑規劃問題求解難度較大，現有文獻多采用啟發式算法進行研究。Fransen 等［8］基于頂點權重動態變化的網格化路網模型，提出了一種多AGV 動態路徑規劃方法。張丹露等［9］則設計了一種基于交通規則和預約表的改進A*算法。同樣采用A*算法，融合時間窗與優先級策略對算法進行改進，研究了AGV 動態避撞路徑規劃問題。但在此類研究中，大多數文獻假設任務分配結果事先已知。綜上，現有關于AGV 調度問題的研究多側重于任務指派或路徑規劃等單個子問題，僅能實現調度系統的局部優化，同時研究AGV 任務指派及路徑規劃協同調度的文獻較少。
在少數同時考慮多AGV 任務指派與路徑規劃問題的研究中，李昆鵬等［11，12］利用兩階段算法，研究了靜態路網中的AGV 任務分配和路徑規劃問題。Wang 和Zeng［13］用分支定界算法進行AGV 的作業分配，并基于避撞規則設計啟發式算法生成AGV的無沖突路徑。但上述研究將任務指派與路徑規劃分割為兩個相對獨立的決策過程，仍然不能達到協同優化的效果。同時，由于求解過程涉及精確算法，無法滿足在線調度的時間要求?；诖?，余娜娜等［14］利用一種集中與分散決策相結合的在線協同調度算法，針對動態環境下多AGV 任務指派與路徑規劃協同優化問題展開研究。該研究假設路網為單向?qū)б缆?，這種路網布局相對簡單可靠，卻增加了AGV 繞行距離，降低路網效率［15］。相較之下，雙向?qū)б肪W(wǎng)布局則能夠有效提供路網資源利用率［16］，但是需要考慮更復雜的沖突情況，增加了問題復雜度，有關研究較少。此外，AGV 剩余電量、訂單最佳服務時間窗等是影響倉庫揀選系統安全高效運作，保障服務質量，降低管理成本和AGV損耗的重要因素，卻鮮少有研究綜合考慮上述約束。同時，一般情況下，AGV 完成任務后，在未指派新任務前，需返回?？繀^(qū)等待下一任務或充電等。
而現有文獻只考慮AGV 從接收任務到完成任務的調度過程，忽略了完成任務后空載AGV 的返回路徑，無法實現AGV 的實時閉環管控。在研究方法上，由于AGV 的任務指派和路徑規劃都是NP-hard 問題，大多數學者更傾向于采用啟發式算法，通過比較不同啟發式算法的結果，驗證算法優劣性。但是，這種對比策略無法分析所提出的啟發式算法與最優解的差距。因此，有必要建立可解的數學模型，設計精確算法為衡量啟發式算法的效果提供參考。
基于以上分析：
①不同于已有文獻僅側重于任務指派或路徑規劃等單個子問題，本文研究規則路網環境下的多AGV 任務指派與路徑規劃協同優化問題。在數學建模中，同時進行任務指派與路徑規劃決策，以實現倉庫的整體運營優化。②為更符合智能倉庫實際運作情況，本文設置雙向?qū)б肪W(wǎng)布局，并綜合考慮AGV 電量約束和任務時間窗、無碰撞等特性。以智能倉庫某一周期內的所有空載AGV 為研究對象，對“接收任務→取貨→送貨→返回?？繀^(qū)”的整個過程展開研究，以實現AGV 的在線周期循環調度。③為滿足實時調度的時間要求，本文設計了一套啟發式解決方案。同時，還提出了一種分支切割算法，為驗證啟發式解決方案的質量提供更緊下界。本文主要工作包括：①以單周期內所有AGV 的總運行時間和任務延遲的懲罰成本之和最小為目標，建立了混合整數線性規劃數學模型。
②提出了多AGV 任務指派與路徑規劃協同優化算法（multi-AGV task assignment and path plan?ning co-optimization algorithm， MA-TAPPCOA）。
考慮任務與AGV 雙重優先規則設計任務指派算法，并設置AGV 優先級規則和多車沖突避免策略。同時提出“ 考慮等待時間、考慮轉向代價、考慮重調度效率懲罰、考慮停靠區和貨架柵格回避系數、強化方向因子”5 種策略改進傳統A*算法，為AGV 設計適應全局路網環境的路徑方案。
③利用三類有效不等式并提出相應的分離算法，設計出一種Branch-and-cut 算法，來提高模型求解下界。
④利用CPLEX、分支切割算法和MA-TA-PPCOA 進行算例測試。結果表明：本文引入的分支切割算法能夠有效改善模型求解下界，提出的MA-TA-PPCOA算法能夠在極短時間內，提供高質量近似最優解。通過進一步分析實驗結果，得出了一些關于AGV引進數量和任務批次劃分方面的管理啟示。研究成果不僅能夠?yàn)橹悄軅}庫的管理與AGV 調度提供決策支持，還能拓展應用到智能生產車間、自動化碼頭等路網相對規則、自動化程度較高的封閉場景中，為自動化車輛的無碰撞動態調度提供參考借鑒。沿柵格左右、前后移動；②所有AGV 同質且不考慮
剎車、啟動過程；③ 在一個調度周期內，一輛AGV最多被指派一項任務。
2 問題描述及數學建模
2.1 問題描述
本文研究智能倉庫中多AGV 任務指派與全局路徑規劃協同優化問題。環境建模是研究該問題的基礎，考慮到在智能倉庫場景中，路網相對規則、可行區域與非可行區域劃分明確、運輸任務的起止點及車輛位置精確度要求高，本文采取柵格法進行路網環境建模。如圖1 所示，研究問題具體描述如下：給定一個封閉場景，場景路網可劃分為等大的正方形柵格?；疑珔^(qū)域表示貨架、揀選站臺及AGV?？繀^(qū)。設置雙向?qū)б缆?，?chǎng)景內共有K 輛AGV，由調度平臺統一指揮。AGV 空載時可在任意柵格轉向、暫停、行駛，但負載時，只能在非貨架柵格活動。在周期T-1 內，不斷有訂單任務到達，訂單對應的貨架、揀選臺、最晚服務時間信息已知。
訂單處理系統將周期T-1 內的任務需求劃為一個批次，并按照任務到達的先后順序進行編號（先到的任務編號較?。?。在周期T 開始時刻，調度系統將指派AGV 完成訂單揀選任務，同時基于路網布局為每輛AGV 規劃無碰撞的行駛路徑?？烧{(diào)用AGV 包含停放在停靠區、空閑但在返回?？繀^(qū)途中兩種狀態（小車已完成上一批次任務，但仍在返回?？繀^(qū)途中時，可指派該批次新任務）。已分配任務的AGV 需從當前位置出發，依次到達所分配任務指定的貨架與揀選站臺，最終返回停靠區。未分配任務的AGV 需從當前位置出發回到?？繀^(qū)或靜止在?？繀^(qū)。AGV
設有統一的閾值電量，當剩余電量降至閾值時，AGV需返回?？繀^(qū)。優化目標是周期T 內，所有AGV 的總運作時間和任務時間窗違反懲罰之和最小。為方便建模，本文考慮以下假設：①AGV 只能沿柵格左右、前后移動；②所有AGV 同質且不考慮剎車、啟動過程；③ 在一個調度周期內，一輛AGV最多被指派一項任務。
2.2 數學模型

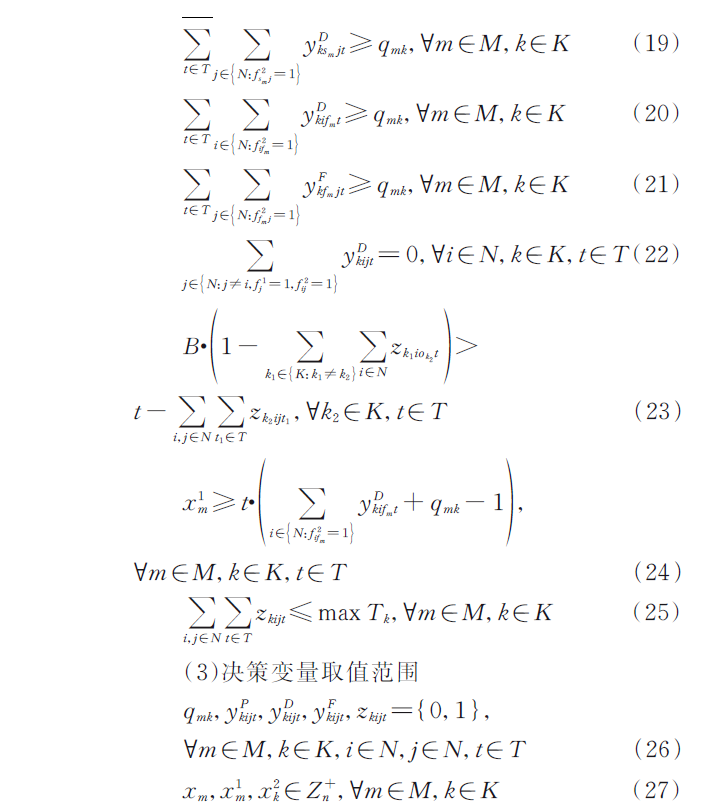

本文建立了一個混合整數線性規劃模型，使用的參數、變量符號和定義如表1 所示。

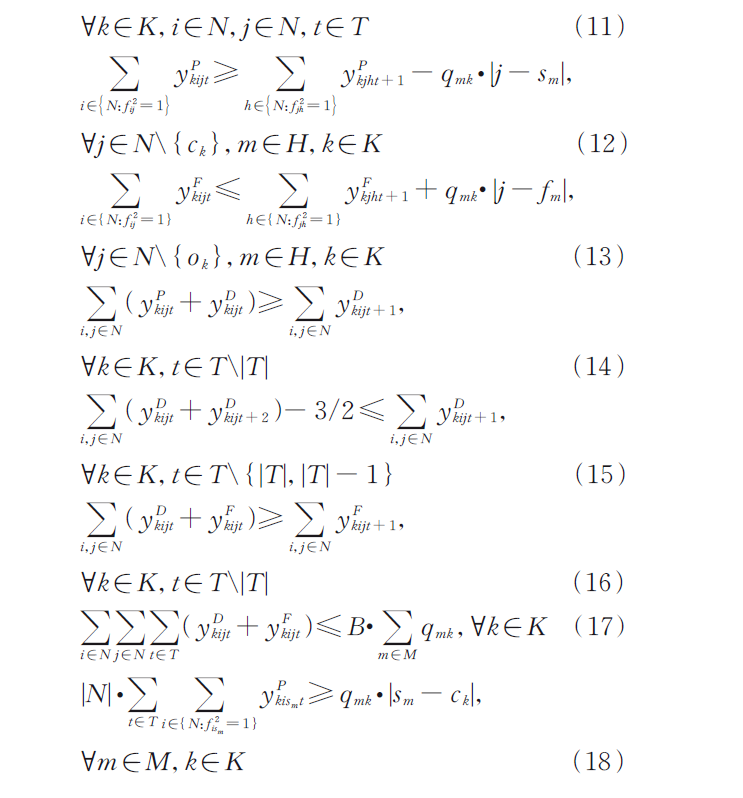

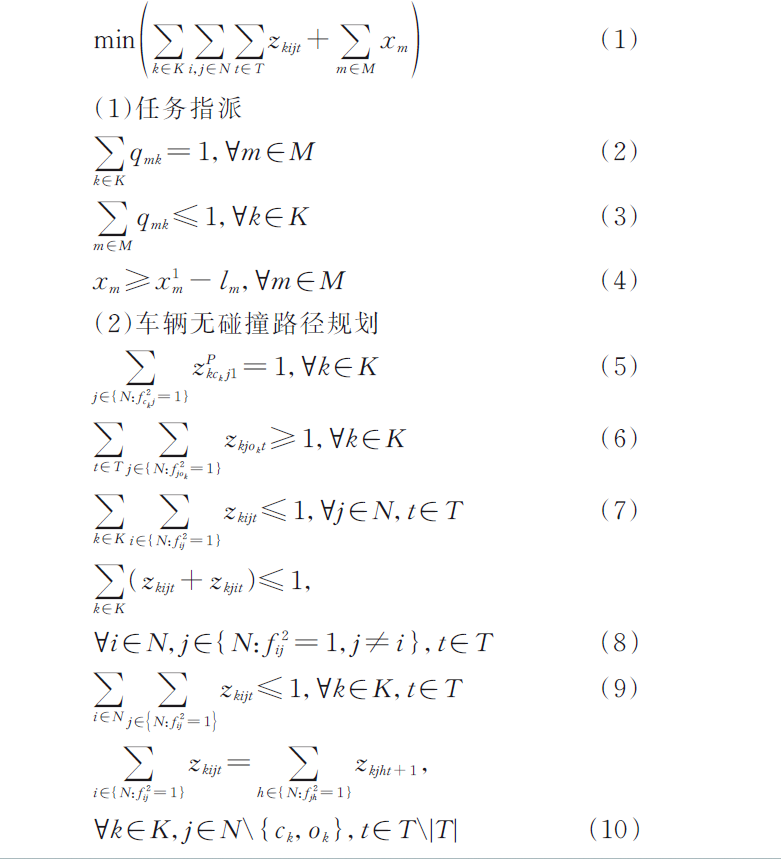

式（1）為目標函數，表示T 時段內，所有AGV的總運行時間和任務延遲懲罰之和最小。式（2）表示一個任務只能分配給一輛AGV，式（3）表示每輛AGV 最多負責同一批次的一個任務，式（4）表示任務m 的延遲時間。式（5）表示AGV 都要在時刻１離開當前位置到達下一柵格，式（6）表示AGV 最終返回?？繀^(qū)。式（7）表示避免點沖突，即每個柵格同一時刻只能容納一輛AGV，式（8）表示避免邊沖突，即不允許多輛AGV 逆向行駛。式（9）表示每輛AGV 在同一時刻最多經過一條邊。式（10）表示每個柵格的AGV 進出流量平衡。式（11）表示AGV 總體路徑方案和各階段路徑方案的關系。式（12）表示AGV 運輸任務前，第一階段的路徑柵格進出流量平衡，式（13）表示AGV 完成任務后，第三階段的路徑柵格進出流量平衡，式（14）~式（16）保證AGV 第二階段路徑的連續性。式（17）表示AGV k未被指派任務時，第二階段和第三階段的路徑不存在。式（18）~式（21）表示AGV 一定經過所分配訂單的起點和終點。式（22）表示AGV k 負載后，將無法在貨架對應的柵格區域通行。式（23）表示AGV k?？亢螅渌鸄GV 將無法在k 對應的?？繓鸥裢ㄐ小Ｊ剑?4）表示執行任務m 的AGV k 在第二階段到達fm 的時刻即是任務m 的完成時刻。式（25）為AGV 電量約束。式（26）、式（27）表示決策變量。
3 多AGV 任務指派與路徑規劃協同優化算法
3.1 基于任務與AGV 雙重優先規則的指派算法
考慮到任務設有最佳服務時間窗，AGV 行駛時間受電量限制，不合適的匹配結果可能導致AGV任務中斷或任務延誤時間過長。本文提出一個基于任務與AGV 雙重優先規則的指派算法。其中，任務優先規則考慮最小最晚服務時間窗優先規則（規則1）、最短負載時間優先（規則2）、最長負載時間優先（規則3）、最大（負載時間/最晚服務時間） 優先（ 規則4）4種，AGV優先規則考慮任務-AGV唯一匹配優先和最短空載時間優先（即優先指派距離任務起點最近的AGV）2 種。需要特別說明：① 每次算法只選定一種任務優先規則，但同時考慮兩種
AGV 優先規則。②此外，當任務優先規則與AGV優先規則出現沖突時，規則的優先級順序?yàn)椋喝蝿?wù)-AGV 唯一匹配優先規則> 任務優先規則>最短空載時間優先規則。如：根據任務優先規則，任務3應優先于任務1 指派AGV。但任務3 可由多輛AGV 搬運，任務1 只能由AGV_1 搬運，則首先考慮將任務1 指派至AGV_1，確定任務1 與AGV_1 的匹配關系，更新待搬運任務和AGV 集。再考慮為任務3 指派距離其最近的AGV。
指派算法具體流程如下：
步驟1：選定一種任務優先規則i，輸入待調度訂單集Task 和AGV 集AGV 的狀態信息。執行步驟2。
步驟2：訂單排序。將Task 中的所有訂單按照任務優先規則i 排序。執行步驟3。
步驟3：構建Task-AGV 匹配對。針對Task 中的每一個訂單，依次判斷每輛空閑AGV 執行該訂單后，能否在電量允許時間內回到停靠點。
若能，則將該AGV 歸到可執行該項訂單的AGV 集合中。執行步驟4。
步驟4：識別訂單與AGV 的唯一匹配。若某項訂單m 只能由某一輛AGV k 執行，則確定訂單m 的唯一匹配對（m，k），將訂單m 指派給AGV k。更新待調度訂單集和剩余訂單對應的可執行AGV 集，如無法找到唯一匹配對，執行步驟5，否則重復步驟4。
步驟5：若Task 為空集，則轉至步驟7，否則執行步驟6。
步驟6：空閑AGV 排序。從Task 的第一個訂單m 開始，按照“空載時間最短”規則，依次為其分配AGV。更新Task 集和剩余訂單的可執行AGV集，返回步驟4。
步驟7：算法停止，輸出訂單-AGV 指派結果。
3. 2 多車避撞算法
避撞和防死鎖是實現多輛AGV 路徑規劃需要考慮的重要內容。本文將根據AGV 任務指派結果和剩余電量等約束，設計車輛優先級規則和沖突避免策略。
3.2.1 車輛優先級規則
規則1：負載AGV 與空載AGV 沖突：
（1）如空載AGV 的剩余工作時間為0，即剩余電量小于閾值電量，則空載AGV 優先級高；
（2）如不滿足（1），則負載AGV 的優先級高于空載AGV。
規則2：兩輛負載AGV 沖突：
（1）負載時間窗較小的任務的AGV 優先級高；
（2）如不滿足（1），即任務時間窗相同，則預計最先完成當前搬運任務的AGV 優先級高；
（3）如不滿足（1）和（2），則剩余工作時間較小的AGV 優先級高；
（4）如不滿足（1）~（3），則累計已等待時間較長的AGV 優先級高；
（5）如不滿足上述四種規則，則隨機指定AGV 優先通行。
規則3：若兩輛空載AGV 沖突：
（1）剩余電量小于閾值電量的AGV 優先級高。如兩輛AGV 的剩余電量都小于閾值電量，則剩余電量小的AGV 優先級高；
（2）如不滿足（1），則剩余路程較短的AGV優先級高；
（3）如不滿足上述兩種規則，則隨機指定AGV 優先通行。
3.2.2 多車沖突避免策略
本文考慮3 種沖突情況：節點沖突，即AGV 在同一時刻到達同一柵格；相向沖突，即在雙向?qū)б缆分校瑑奢v相向而行的AGV 在同一柵格發生碰撞；追擊沖突，即一輛AGV ?？吭跂鸥竦却渌鸄GV 通行時，被另一輛AGV 追擊而發生碰撞。同時，本文考慮兩種避撞策略：等待法和更換路徑。
針對節點沖突，優先考慮優先級較低的AGV 在前一柵格停靠等待；針對相向沖突和追擊沖突，則選擇優先級低的AGV 更換路徑。
3.3 考慮五種改進策略的A*算法
A*算法是經典的最短路徑搜索算法。在該算法中，代價函數的選取直接決定搜索的效率和質量。傳統A* 算法的代價函數為F ( n )= g ( n )+h ( n )，其中，F(xiàn)（n）
表示從起點到終點的估計代價，g（n）表示從起點到位置n 的估計代價，h（n） 表示從位置n 到終點的估計代價。在尋找最短路徑問題中，通常以移動距離作為估計代價。
但是，本文研究目標是求解使得所有AGV 運行時間、轉向效率懲罰和全部任務延誤時間之和最小的解決方案。路網存在多輛AGV 時，單一追求距離最短可能導致AGV 之間的沖突加劇，產生大量的等待時間和任務延遲。因此，本文結合問題特性，從時間維度設置代價函數，對傳統A*算法進行改進，具體策略如下：
（1）考慮等待時間。規劃AGV 路徑時，需要考
慮以下情況：AGV 從當前柵格前往柵格n1，可能與已
規劃路徑AGV 沖突，進而導致AGV 需要在當前柵
格等待。但AGV 前往另一柵格n2，不會與其他任何AGV 產生沖突。由于AGV 暫停等待，會降低路網通行效率，增加繞路和重調度概率。因此，本文在計算AGV 從當前位置到下一位置的估計代價時，考慮預計等待時間（如圖2（a）所示），用wk ( i → n )表示。
（2）考慮轉向代價。頻繁轉向會大大增加繞路和沖突概率，同時也會損耗AGV 使用壽命。此外，轉向代價也是目標函數的組成部分。為更快找到最優解，本文用pk ( i → n )表示車輛v 從柵格i 到柵格n、柵格n 到終點的最小轉向代價，其中α 表示單次轉向懲罰因子（如圖2（b）所示）。
（3）考慮重調度效率懲罰。當為AGV k1規劃路徑時，存在k1 駛向柵格n1，會與已規劃路徑的AGVk2 發生相向碰撞或追擊碰撞，且k1 的優先級較高，k2需要重調度的情況。如果重調度情況頻繁發生，則會降低算法整體效率。因此，本文考慮加入重調度效率懲罰，用ek ( i → n ) 表示，其中β 表示單車重調度效率懲罰因子（如圖2（c）所示）。
（4）考慮停靠區及貨架柵格回避系數。AGV 返回停靠區后將保持靜止直到下一調度周期被指派任務，AGV 優先級規則對已?？緼GV 的柵格不起作用。因此，為已?？緼GV 柵格設置回避系數ak ( i → n )。當AGV 下一柵格即將進入?？繀^(qū)時，檢查下一柵格到目標柵格之間是否有AGV 已?？浚ㄍ耆豢尚校Ｈ缬?，則將下一柵格的回避代價設置為3，否則為0。此外，當AGV 處于搬運狀態時，禁止從貨架柵格通行。因此，當出現如圖2（d）所示的情況時，設置前往柵格n2的回避代價為3。
（5）強化方向因子。當前柵格和目的柵格一旦確定，兩地之間的方向關系隨之確定。若AGV 背離目的柵格逆向繞路行駛時，很大程度上會增加轉向和全局行駛時間，

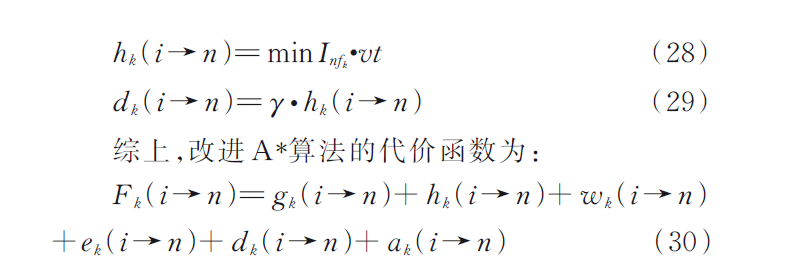

避開最優解。雖然A*算法中，h（n）起到了一定的方向引導作用（式28，其中min Infk表示從n 到目的柵格至少經過的柵格數），但由于行駛時間和等待時間，
h（n）的導向作用被弱化。因此，本文在代價函數中進一步強化方向因子，增加背離目的柵格的代價。用dk ( i → n ) 表示AGV 從i到n 的方向代價，
采用式（29）進行計算，其中γ 表示方向懲罰因子，正向行駛為負，逆向行駛為正。
3.4 MA-TA-PPCOA 算法流程
本文提出的多AGV 任務指派與路徑規劃協同優化算法具體流程如下：
步驟1：輸入算例信息，調用3. 1 指派算法完成任務指派。執行步驟2。
步驟2：根據任務指派順序決定AGV 路徑規劃順序：Om 表示排序后的訂單集合，Ak 表示Om 對應的搬運AGV 集合，Bk 表示按最小移動距離由小到大排列的空閑AGV 集合，Dk 表示已規劃路徑的AGV 集合，Rk 表示需要重新調度的AGV 集合。執行步驟3。
步驟3：若Ak ≠ ?，則按順序選擇AGVk 為其規劃行駛路徑，執行步驟5。否則執行步驟4。
步驟4：若Bk ≠ ?，則按順序選擇AGVk 為其規劃行駛路徑，執行步驟5。否則執行步驟6。

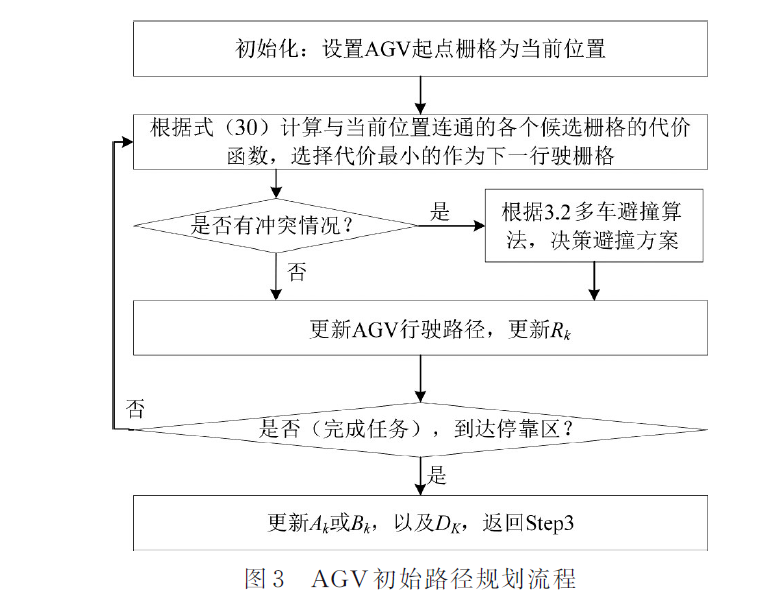

步驟5：調用3. 3“ 改進A*算法”為AGVk 規劃路徑（具體流程如圖3 所示），更新Ak 或Bk，以及Dk、Rk，返回步驟3。
步驟6：完成所有AGV 的初始路徑規劃，執行步驟7。
步驟7：若Rk ≠ ?，則進入重調度流程：選擇Rk首位元素AGV k1 作為重調度車輛k。執行步驟8。若Rk = ?，跳轉至步驟10。
步驟8：判斷與AGV k1 沖突的AGV k2 是否屬于Rk。若屬于，則k= k2。重復該過程，直至與重調度車輛k 的沖突車輛不在重調度集合中。
如找不到滿足條件的AGV，則k= k1。執行步驟9。
步驟9：設置重調度AGV k 重調度節點的前一節點作為當前位置，調用3. 3“ 改進A* 算法”為
AGVk 規劃路徑，更新Dk、Rk。返回步驟7。步驟10：算法終止，輸出任務指派和路徑規劃結果。
4 分支切割算法
4.1 預處理
在大規模整數線性規劃問題中，設計一些簡單的有效不等式縮減可行域，能夠加速模型求解?？紤]到本文問題高度復雜且AGV 每一階段的路徑方案均具有明顯的“下界”限制，本文提出3 個有效不等式：式（31）~式（34）表示每輛AGV 在三個階段至少經過的柵格數目。
4.2 有效不等式及分離算法
本文參考Lam 等［17］，提出有效不等式，并設計對應的分離算法。規定X ke 為布爾變量，當AGV k 經過時空邊e（e = {( i1，t - 1 )，( i2，t ) }）時為1，否則為0；e1= {( i2，t - 1 )，( i1，t ) }是與邊e 方向互逆的邊。4. 2. 1 等待邊沖突不等式邊e1 和e11是一對互逆邊，即e1 = {( i1，t-1 )，( i2，t ) }，e11= {( i2，t - 1 )，( i1，t ) }，e2 ={( i1，t-1 )，( i1，t )}。則任意可行解應當滿足以下不等式：
該式對應的分離算法為：首先，隨機選取一條小數邊(( i1，t - 1 )，( i2，t ) )，依次檢查每個AGV 是否經過該小數邊的逆邊或在該邊的入口柵格處停留（即e2）。令集合S 表示路徑與小數邊沖突的AGV 集合，如果找到相應的AGV，則將其添加至S中。直至找出所有的沖突AGV，檢查是否違反式（35）。然后，選取新的小數邊，重復以上過程。
4.2.2 兩輛AGV 等待邊沖突不等式

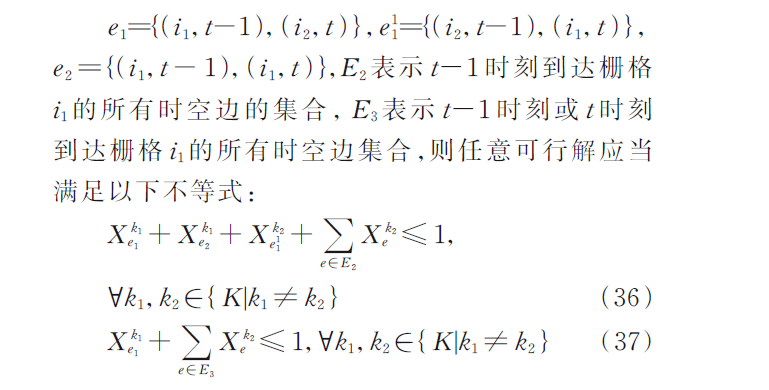

式（36）對應的分離算法為：首先，隨機選取一條小數邊(( i1，t - 1 )，( i2，t ) )，S1 記錄經過邊e1 e2 的AGV 集合，S2記錄經過邊e11或集合E2中任意一邊的AGV 集合。對于S1中的每一個元素，依次檢查集合S2中的元素是否與其構成違反不等式。然后，選取新的小數邊，重復以上過程。式（37）對應的分離算法為：首先，隨機選取一條小數邊(( i1，t - 1 )，( i2，t ) )，S3記錄經過邊e1 的AGV 集合，S4記錄經過集合E3中任意一邊的AGV 集合。對于S3中的每一個元素，依次檢查集合S4中的元素是否與其構成違反不等式。然后，選取新的小數邊，重復以上過程。

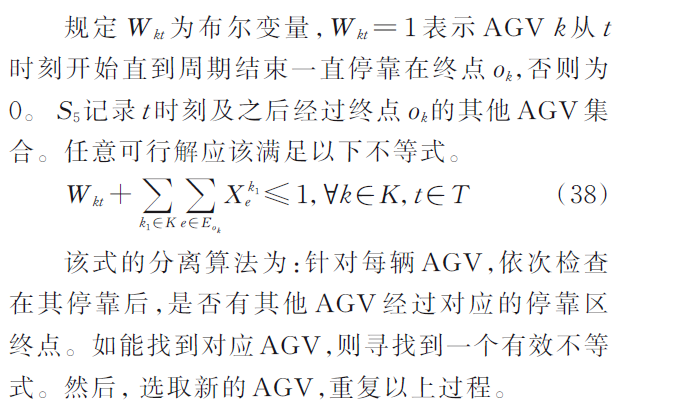

4.2.3 AGV ?？繘_突不等式

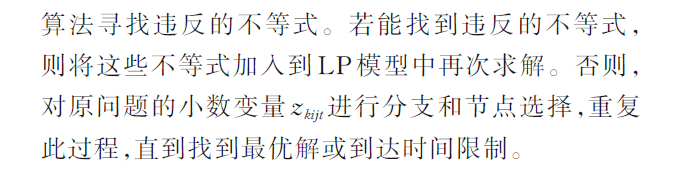

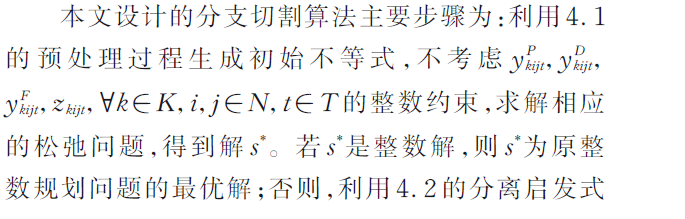

4.3 算法流程
5 仿真實驗

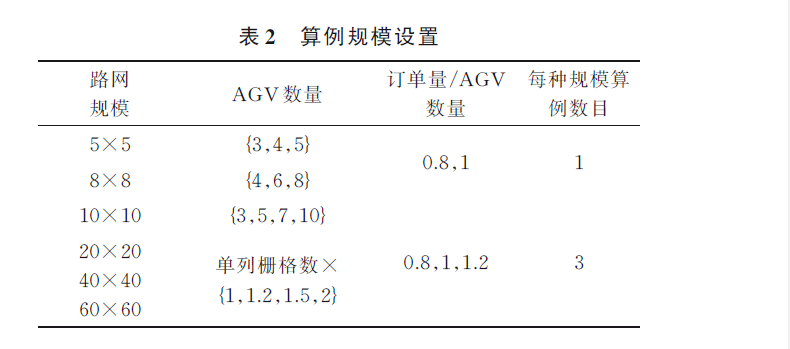

本文進行兩次實驗：①設置12 組小規模算例，分別利用CPLEX 默認算法、本文設計的Branchand-cut 算法、啟發式算法進行測試，以驗證BC 算法和啟發式算法的有效性。②設置48 組、144 個大規模算例。初步實驗結果表明，當柵格規模增大到10×10 時，CPLEX 及Branch-and-cut 算法無法啟動。因此，第二次實驗僅驗證啟發式算法性能。兩次實驗環境均為Intel Core i7-10510U 4. 1GHzCPU，RAM 為12GB 的個人計算機，模型求解器為CPLEX 22. 1，啟發式算法采用C++ 編碼，在Visual Studio2022 平臺上實現，Branch-and-cut 在C++中使用ILOG CPLEX 22. 1 的回調實現。參數設置規則：隨機生成任務對應的貨架柵格和揀選臺柵格、每輛AGV 的起點柵格和?？繓鸥瘢ú恢貜?fù)）。設定AGV 單位柵格通行時間vt 為1 個時間單位，ct = vt，max Tk = U [ 0，300 ]，lm= U [ 0. 3T，T ]，小規模算例周期T=30，大規模算例周期T=300。問題規模設置見表2。
5.1 基于小規模算例的模型與算法效果測試
針對12 組小規模算例，設置CPLEX 和Branchand-cut 算法最大運行時間為1800 秒、3600 秒、5400秒三種情況，進行三次實驗。MA-TA-PPCOA
算法中單次轉向懲罰因子α、單車重調度效率懲罰因子β、方向懲罰因子γ 取值為｛1，1，3｝，結果取四種指派規則下的較優解。最終測試結果如表3 所示。其中，LB1、LB2 分別表示在最大時間限制為3600秒時，CPLEX 和Branch-and-cut算法所得下界值，LB1-1800秒、LB1-5400秒、LB2-1800秒、LB2-5400秒分別表示最大時間限制為1800 秒和5400 秒情況下的下界值。Obj表示啟發式算法目標函數值，Time1、Time2、Time3 表示求解時間，Δ1=（LB2-LB1）/LB1×100%、Δ2=（Obj-LB2）/LB2×100%，Ave為平均值。加粗算例行，表示求得最優解。

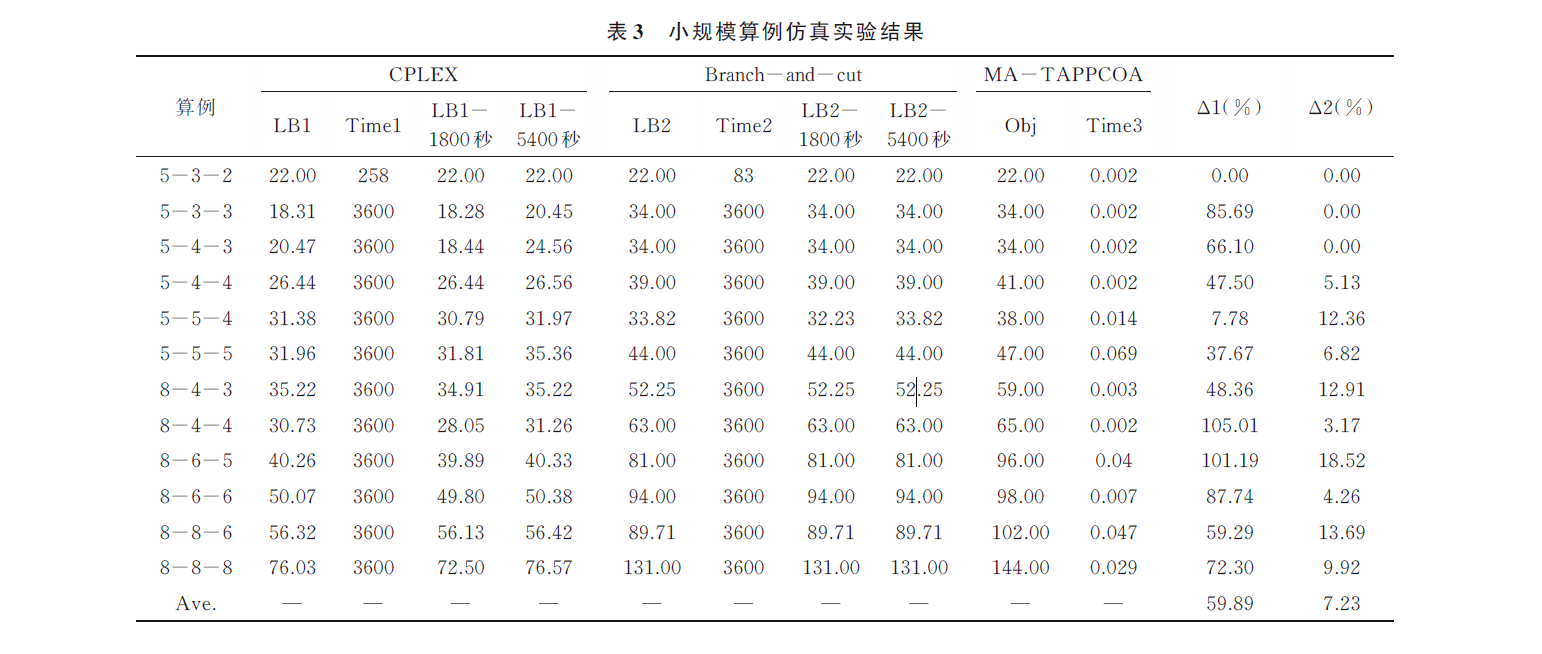

根據表3 結果可知：①兩種精確算法都僅能求得一個算例的最優解。對于該算例， MA-TAPPCOA算法也可求得最優解。②最大運行時間限制會影響CPLEX 獲得的LB 質量。在絕大多數算
例中，增加求解時間能夠改善LB 值。尤其將求解時間從1800 秒增加至3600 秒時，LB 值改善相對明顯。但從3600 秒增加至5400 秒后，LB 值改善效果不大。而對于Branch-and-cuts 算法，求解時間在1800 秒左右，LB 值基本固定。這也進一步說明，本文設計的Branch-and-cut 算法能夠在較快時間內，獲得比CPLEX 更高質量的LB 值。③在最大求解時間限制=3600 秒情況下，針對未能求得最優解的11 個算例，本文的Branch-and-cut 算法可將CPLEX 下界值平均提高59. 89%，下界改善效果明顯。說明本文的Branch-and-cut 算法能夠?yàn)轵?yàn)證啟發式解決方案提供有效參考。④ MA-TAPPCOA最大求解時間不超過0. 1 秒，求解結果與時間限制為3600 秒的Branch-and-cut 算法下界平均gap 值在7% 左右。其中，有3 個算例結果等于下界，為可證明的最優解。因此，本文設計的MATA-PPCOA 算法求解效率極高，同時，提供的可行解絕大部分近似最優，驗證了該算法的有效性。
5. 2 基于大規模算例的算法有效性測試
5.2.1 4 種指派規則對比測試
在路徑規劃階段，本文提出的改進A*算法中包含三個重要參數：單次轉向懲罰因子α、單車重調度效率懲罰因子β、方向懲罰因子γ。為保證參數設置的合理性，考慮8 種情況：( α，β，γ )=｛（1，1，2），（1，1，3），（1，2，2），（1，2，3），（2，1，2），（2，1，3），（2，2，2），（2，2，3）｝，分別測試4 種指派規則下的96 個算例。測試結果表明：① 在10×10 和20×20 兩種路網規模下，( α，β，γ ) 設置為（1，1，2）或（1，1，3）時，4種指派規則的求解效果均較好。但同種參數設置下，4 種指派規則的求解效果差別極小。②在40×40 和60×60 兩種路網規模下，對于4 種指派規則，( α，β，γ ) 設置為（1，1，3）時，求解效果最好。設置為（2，1，2） 或（2，1，3）時，求解效果最差。這是由于，當轉向懲罰過高時，AGV 極易發生為避免轉向而繞路行駛，從而進一步增加行駛時間和碰撞概率等。
綜合以上情況，最合理的參數設置為( α，β，γ )= (1，1，3)。下文所有實驗均采取該參數設置。表4 展示了參數設置為( α，β，γ )= (1，1，3) 的算例測試結果，指派規則對應3. 1 中4 種任務優先規則，算例“10-3-2”表示（路網規模10×10、3 輛AGV、2 個任務）。表4 中展示的數據為每種規模下3個測試算例的平均目標值，Ave 表示每種路網規模下的平均值。根據表4 結果可知：在小、中規模路網中，4種指派規則的求解效果總體相差不大，規則3 和規則1的求解效果略顯優勢。而在60×60 的大規模路網中，規則1 求解效果明顯優于其他三種指派規則。因此，總體來看，規則1 的求解效果和穩定性優于其他三種指派規則。下文所有實驗均采用指派規則1。
5.2.2 5 種改進策略效果測試

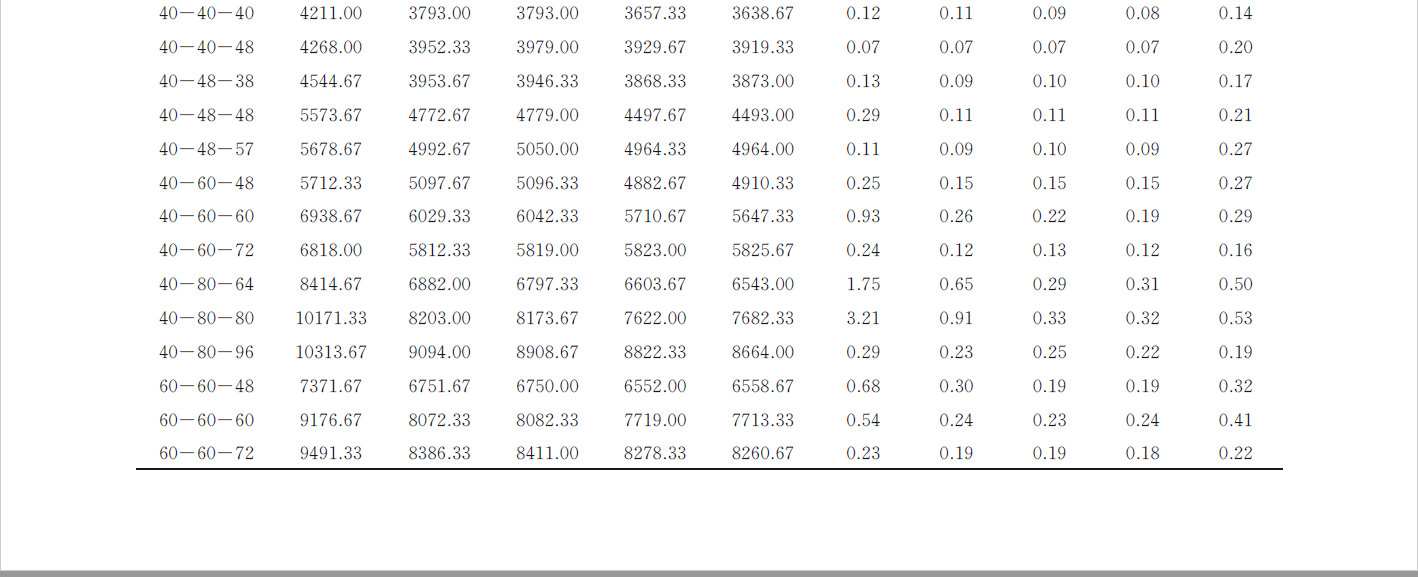

為測試5 種改進策略的效果，本部分進行5 次實驗，每次實驗加入一種新的改進策略，測試結果如表5 和圖4 所示。Obj1_1~Obj1_5 分別表示添加“ 考慮等待時間”策略、同時添加“ 考慮等待時間+考慮轉向代價”策略、同時添加“考慮等待時間+考慮轉向代價+ 考慮重調度效率懲罰”策略、同時添加“考慮等待時間+考慮轉向代價+考慮重調度效率懲罰+考慮停靠區和貨架柵格回避系數”策略、 同時添加5 種改進策略的目標值。Time1_1~Time1_5表示相應的求解時間，其中Time=0. 00 表示求解時間不足0. 01 秒。此外，考慮到AGV 轉向過多會造成車體損耗與碰撞概率增加，因此，在本部分及5. 2. 3 的實驗中，將AGV 轉向次數統計到結果中。圖4 為5 次實驗結果的堆積折線圖，相鄰折線之間的差距可表示新增策略的改進效果。

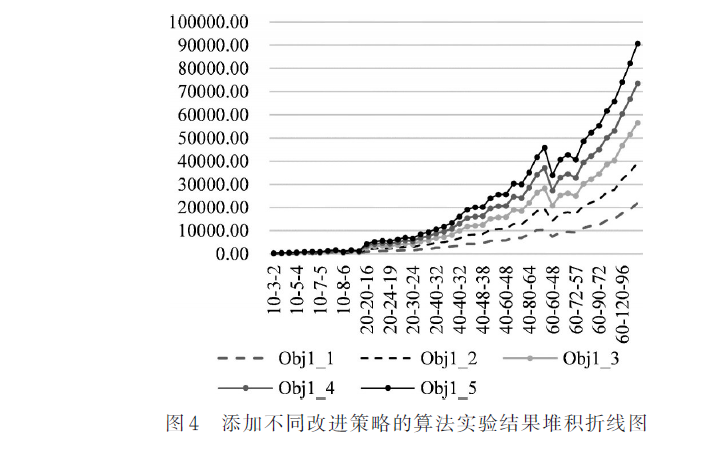

結合表5 和圖4 的結果可知：①整體來看，同時添加5 種策略的算法能夠獲得絕大部分算例的較優解，同時能夠在2 秒內求出所有算例的可行解，效率較高。②根據圖4，“考慮轉向代價”策略對算法的改進效果最為明顯，其次是“考慮重調度效率懲罰”策略，“考慮?？繀^(qū)和貨架柵格回避系數”策略的改進效果相對較弱，而“強化方向因子”策略的改進效果最弱。
5.2.3 與傳統A*算法對比測試
本文將添加5 種改進策略的算法實驗結果與傳統A* 算法對比，結果如圖5（主坐標軸表示目標值，次坐標軸表示求解時間）和圖6（主坐標軸表示轉向次數，次坐標軸表示等待時間）所示：①本文算法求解效果明顯優于傳統A*算法，可將傳統A* 算法的實驗結果平均改善27. 69%，且隨著算例規模的增大，改善效果更加明顯。②本文算法求解效率更高。改進A*算法可在2 秒內得到所有算例的解決方案，平均求解時間為0. 25 秒，對比傳統A*算法效率提升130. 01%。③本文算法能夠極大降低AGV 轉向次數和等待時間，提高路網運作效率和安全性。尤其在大規模路網中，算法改進效果明顯。
5.3 靈敏度分析
（1）訂單數量/AGV 數量對各項成本的影響。本文設置｛0. 8，1，1. 2｝三種訂單數量與AGV 數量的比例，實驗結果如圖7 所示，圖7 中主坐標軸折線數據表示不同規模算例下，訂單與AGV 比例由0. 8上升為1、1 上升為1. 2 時，單車行駛時間（ADT）、轉彎次數（ATU）的增加比例。例如，單車行駛時間的計算方式為ADT1-0. 8=100×（ADT1-ADT0. 8）/ADT0. 8。次坐標軸柱狀圖數據表示單車等待時間（AWT）和訂單延誤時間（ADA）的增加量。由圖7可知：
①當訂單數量與AGV 數量比例由0.8 上升為1 時，單車行駛時間和單車轉向次數變化趨勢一致，但隨路網規模增大，增加幅度逐漸穩定在15% 左右。當訂單數量/AGV 數量由1 上升至1. 2 時，單車行駛時間和轉向次數的增加幅度減弱。

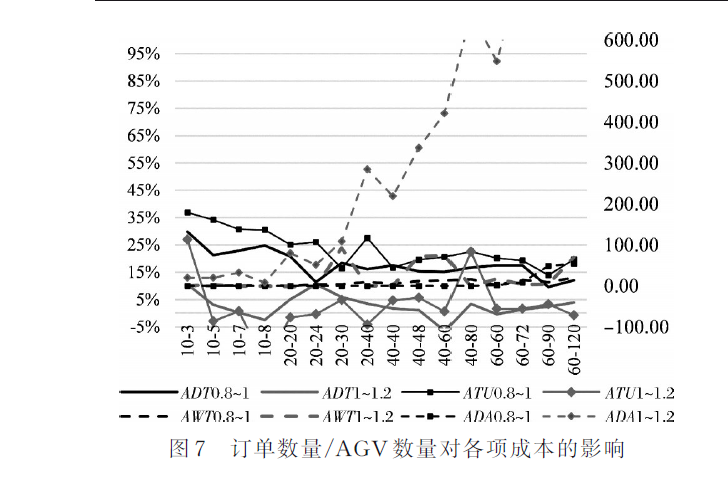

② 當訂單數量/AGV 數量由1 上升至1. 2 時，等待時間的增長幅度較大。尤其當AGV 數量/單列柵格數量=1.2時，等待時間增長明顯。③當訂單數量/AGV 數量=0.8 時，幾乎不會出現訂單延誤情況。但當比例上升至1 時，在大規模路網情況下，訂單延誤時間增長較多。當比例上升至1. 2 時，延誤時間急劇上升。
此外，同比例下AGV 和訂單數量越多，延誤情況越嚴重。以上結論可用于指導倉庫實踐：日常運營中，倉庫可通過計算不同時段內空閑AGV 的平均數量，考慮動態調整調度周期間隔或采用動態調整訂單批次數量的方法，減少訂單延誤，提高AGV 利用率。當訂單延誤對企業運營影響嚴重且倉庫規模較大時，訂單批次可設置為0. 8×平均空閑AGV數量，以保證按時完成訂單出庫任務。

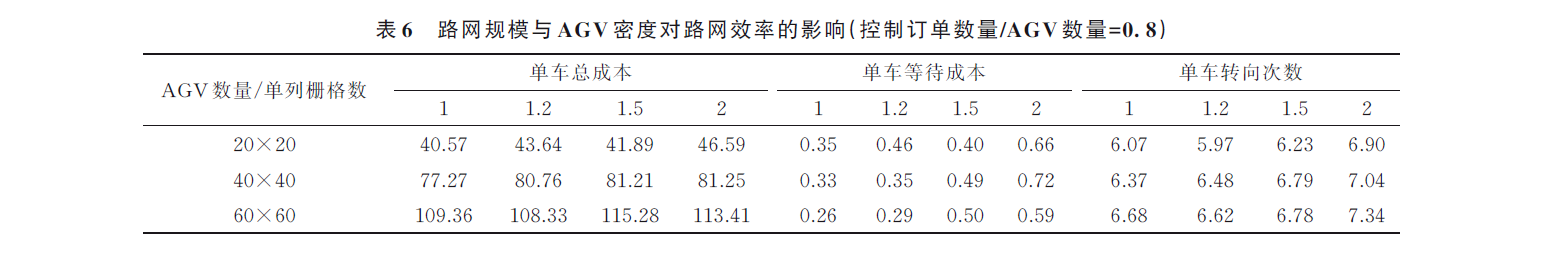

（2）AGV 密度對路網效率的影響。本文通過設置不同的AGV 數量，分析AGV 密度對路網運作效率的影響，其中AGV 密度=AGV 數量/單列柵格數量。結果如表6 所示。AGV 密度增加對單車總成本的影響較小，但會導致單車等待成本和轉向次數的增加，即會產生更多的碰撞和轉向情況。尤其在大規模路網中，AGV 密度升高，對路網效率影響更大?？紤]到AGV 數量過少，則會造成訂單響應不及時，但AGV 數量過多，又會造成路網效率大幅降低。結合表6 中結果，當AGV 數量/單列柵格數量=1. 5 時，三項成本的增長幅度較小，更利于權衡訂單響應速度與路網運作效率。因此，建議管理者在導入AGV 時，可優先考慮將AGV 數量設置為倉庫單列柵格規模的1. 5 倍。
6 結語
本文以智能倉庫為背景，針對規則路網雙向?qū)бh(huán)境下的AGV 在線任務指派與全局路徑規劃問題展開研究。首先，采用柵格法進行環境建模，基于雙向?qū)б缆?、AGV 電量與任務時間窗約束、無碰撞等問題特性，以最小化周期T 內所有AGV 的總運行時間和任務時間窗違反懲罰之和為目標，建立混合整數線性規劃模型。
其次，設計了多AGV 任務指派和路徑規劃協同優化算法：
①同時考慮任務與AGV 雙重優先級規則設計4 種指派算法。
②根據AGV 優先級規則和多車沖突避免策略設計避撞算法；
③針對AGV 路徑規劃，在傳統A*算法的基礎上設計了5 種改進策略，為AGV 設計適應全局路網狀態的路徑方案，進而形成一套從任務指派到路線規劃的完整調度算法MA-TA-PPCOA。④引入分支切割算法，為驗證MA-TA-PPCOA 算法的效果提供高質量下界。最后，利用CPLEX、分支切割算法和MA-TA-PPCOA 算法，針對12 組小規模算例和96 組大規模算例進行測試。
結果表明：①本文引入的分支切割算法能夠有效改善模型求解下界，提出的MA-TA-PPCOA 算法能夠在極短時間內，提供高質量近似最優解。②4 種優先級規則中，采用“最小最晚服務時間窗優先規則”求解效果最好。此外，5 種A*改進策略均能提升算法求解效果，其中“ 考慮轉向懲罰”的改進效果最為顯著。③本文算法求解效果和效率明顯優于傳統A*算法。本文算
法可將傳統A*算法的實驗結果平均改善27. 69%，效率提升130. 01%。且隨著算例規模的增大，改善效果更加明顯。④單批次訂單數量與AGV 數量的比例和AGV 密度對路網運作效率的影響較大，是倉庫管理者重點決策和優化的內容。本文研究成果不僅能夠?yàn)橹悄軅}庫中的任務分配與車輛調度問題提供協同優化決策支持，還能拓展應用到智能生產車間、自動化碼頭、無人駕駛物流園區等路網相對規則、自動化程度較高的封閉場景中，為自動化車輛的無碰撞動態調度提供參考借鑒。在下一步研究中，可探索直接在目標函數中考慮轉彎次數，并深入探討該問題的數學特性，設計更高效的精確算法或者更有效的啟發式策略。
參考文獻：
［1］ Yan R D， Jackson L， Dunnett S. A study for furtherexploring the advantages of using multi-load automatedguided vehicles［J］. Journal of Manufacturing Systems，2020， 57： 19-30.
［2］ Jia X， Meng M Q-H. A survey and analysis of task allo?cation algorithms in multi-robot systems［C］// Proceed?ings of 2013 IEEE international conference on roboticsand biomimetics （ROBIO）， Shenzhen， China，Decem?
ber 12-14， IEEE， 2013： 2280-2285.
［3］ Xu W X， Guo S S， Li X X， et al. A dynamic schedulingmethod for logistics tasks oriented to intelligent manufac?turing workshop［J］. Mathematical Problems in Engineer?ing， 2019， 2019（1）： 1-18.［4］ Polten L， Emde S. Scheduling automated guided vehiclesin very narrow aisle warehouses［J］. Omega， 2021， 99：1-20.
［5］ Chawla V K， Chanda A K， Angra S， et al. Simultane?ous dispatching and scheduling of multi-load AGVs inFMS-A simulation study［J］. Materials Today： Pro?ceedings， 2018， 5（11）： 25358-25367.
［6］ Heger J， Voss T. Reducing mean tardiness in a flexiblejob shop containing AGVs with optimized combinations
of sequencing and routing rules［J］. Procedia CIRP，
［7］ Singh N， Dang Q V， Akcay A， et al. A matheuristic forAGV scheduling with battery constraints［J］. EuropeanJournal of Operational Research， 2022， 298 （3） ：855-873.
［8］ Fransen K J C， Eekelen J A W M V， Pogromsky A，et al. A dynamic path planning approach for dense，large， grid-based automated guided vehicle systems［J］. Computers & Operations Research， 2020， 123：1-10.
［9］ 張丹露， 孫小勇， 傅順， 等. 智能倉庫中的多機器人協同路徑規劃方法［J］. 計算機集成制造系統， 2018， 24（2）：410-418.Zhang D L， Sun X Y， Fu S， et al. Cooperative pathplanning in multi-robots for · intelligentwarehouse ［J］.Computer Integrated Manufacturing Systems， 2018， 24（2）：410-418.
［10］ 張新艷， 鄒亞圣. 基于改進A*算法的自動導引車無碰撞路徑規劃［J］. 系統工程理論與實踐， 2021， 41（1）：240-246.Zhang X Y， Zou Y S. Collision-free path planning forautomated guided vehicles based on improved A* algo?
rithm［J］. Systems Engineering-Theory & Practice，2021， 41（1）： 240-246.［
［11］ 李昆鵬， 劉騰博， 阮炎秋. 半導體生產車間智能AGV路徑規劃與調度［J］. 計算機集成制造系統， 2022， 28（9）： 2970-2980.Li K P， Liu T B， Run Y Q. Intelligent AGV routingscheduling with applications in semi-conductor produc?tion［J］. Computer Integrated Manufacturing Systems，2022， 28（9）： 2970-2980.
［12］ 李昆鵬， 劉騰博， 賀冰倩， 等 .“ 貨到人”揀選系統中AGV 路徑規劃與調度研究［J］. 中國管理科學， 2022，30（4）： 240-251.Li K P， Liu T B， He B Q， et al. A study on routingand scheduling of automated guided vehicle in“ Cargoto-Picker” system［J］. Chinese Journal of Manage?ment Science， 2022， 30（4）： 240-251.
［13］ Wang Z H， Zeng Q C. A branch-and-boundapproach for AGV dispatching and routing problems inautomated container terminals［J］. Computers & Indus?trial Engineering， 2022， 166： 1-25.
［14］ 余娜娜， 李鐵克， 王柏琳. 自動化分揀倉庫中多自動導引小車在線協同調度算法［J］. 計算機集成制造系統， 2022， 28（11）： 3340-3353.Yu N N， Li T K， Wang B L. Multi-AGV online col?laborative scheduling algorithm in automated sortingwarehouse［J］. Computer Integrated Manufacturing Sys?tems， 2022， 28（11）： 3340-3353.
［15］ 王江華， 樓佩煌， 錢曉明. 基于改進遺傳算法的AGVS 單雙向混合路徑規劃［J］. 機械設計與制造工程， 2015， 44（6）： 20-26.Wang J H， Lou P H， Qian X M. Configuring mixeduni/bidirectional guide-path network for automatedguided vehicle system based on improved genetic algo?rithm［J］. Machine Design and Manufacturing Engineer?ing， 2015， 44（6）： 20-26.
［16］ Kim C W， Tanchocoj J M A. Operational control of abidirectional automated guided vehicle system［J］. Inter?national Journal of Production Research， 1993， 31（9）：2123-2138.
［17］ Lam E， Bodic P L， Harabor D， et al. Branch-andcut-and-price for multi-agent path finding［J］. Com?puters & Operations Research， 2022， 144： 1-13.
