冠超科技一個客戶提出信息化改造已有立體倉庫需求，原有共計6594個立體貨位，2個物理倉庫布局。冠超科技機器人項目實施團隊通過實地勘察客戶已有立庫現場，分析主要存在以下二個方面問題：
（1）地面平整度存在不足。車間25m范圍內平整度差值最大為77mm，車間43m范圍內平整度差值最大為88mm，根據實測數據，現場不滿足三向叉式AGV運行地面平整度要求，車間地面寬度方向存在中間高，兩邊低的設計。
（2）地面車載能力不夠。客戶前期實施沒考慮上自動化堆垛機或三向叉車AGV方案，地面單位承載能力不夠，且部分區域有一定自然沉降，部分有設備區域與無負載地面沉降不一致。
冠超科技團隊根據客戶項目現場勘驗結果，分析如改造全自動化立體倉庫方案實施成本大，周期長，存在一定的技術風險。經項目團隊與客戶溝通，分析客戶當前迫切需求，團隊提出采用WMS+人工三向叉車+叉車車載操作終端系統+專用系統的半自動化倉庫方案，既解決客戶的迫切需求，又無需改造客戶地面及貨架，成本低廉，實現了客戶對立體倉庫物流全流程化信息管理，主要實現以下三個方面的功能：
（1）倉庫管理系統（WMS），實施半自動化WMS，將物料出入庫任務通過冠超科技開發的專用系統，接入WMS系統，實現客戶物流全流程信息化管理。
（2）人工三向叉車+車載操作終端系統，實現WMS任務自動下發到各人工三向叉車，叉車司機通過車載操作終端系統實現和WMS系統的信息交互，同時減少出入庫物料操作錯誤，保障系統物料信息的實時性，減少叉車司機物料尋找時間，提高出入庫效率。
（3）物料入庫采用落體一體機操作終端實現，減少物料錄入錯誤，實現物料源頭的信息化管理。
附項目信息及基本功能流程
1、基本信息
本方案管理范圍為2個立體庫，分別是危廢倉庫及熱處理倉庫。

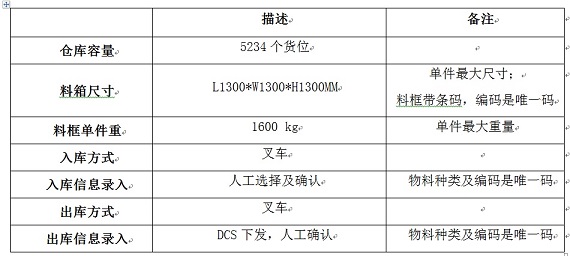

1.1 危廢倉庫基本信息

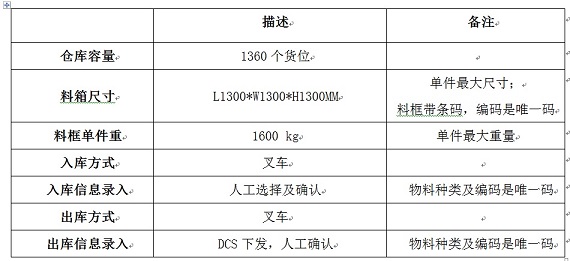

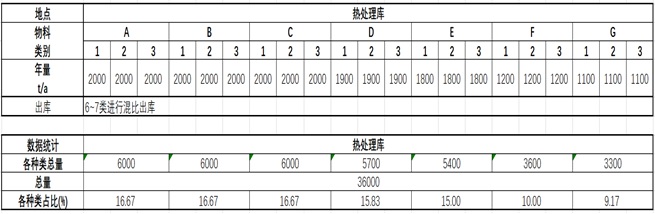

1.2 熱處理倉庫基本信息
2、工藝流程

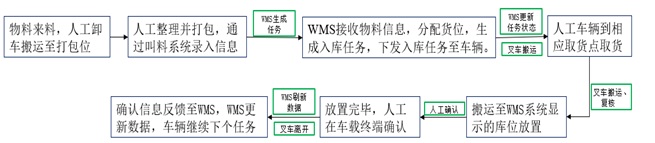

2.1 入庫操作流程
（1）物料來料，人工卸車搬運至打包位；
（2）人工整理并打包，裝入料框中，通過叫料系統錄入物料信息；
（3）WMS接收物料信息，分配貨位，生成入庫任務，下發入庫任務至車輛；
（4）車輛到相應取貨點取貨；
（5）叉車搬運至WMS系統顯示的庫位放置貨物；
（6）放置完畢，人工在車載終端確認；
（7）確認信息反饋至WMS，WMS更新數據，車輛繼續下個任務。

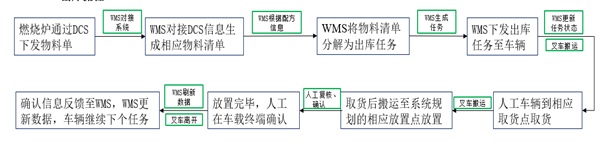

2.2 出庫操作流程
（1）生產制造過程中燃燒爐通過DCS下發物料單；
（2）WMS對接DCS信息生成相應物料清單；
（3）WMS將物料清單分解為出庫任務；
（4）WMS下發出庫任務至車輛；
（5）人工車輛到相應取貨點取貨；
（6）取貨后搬運至系統規劃的相應放置點放置?，F(xiàn)場危廢車間放置點為輸送線，熱處理車間為相應放置點；
（7）放置完畢，人工在車載終端確認；
（8）確認信息反饋至WMS，WMS更新數據，車輛繼續下個任務。
3、數據及系統對接
3.1 外部對接
此次項目中外部對接的數據及系統是指甲方現有的燃燒爐DCS中的數據通過網絡以TCP/IP協議形式與WMS系統進行對接。
3.2 內部對接
WMS內部與各子系統之間的接口為內部接口，主要作用于下發任務和接受請求等信號信息交互，調用方式為web service。
3.3 系統架構
WMS系統最終是以發布文件的方式發布至客戶服務器，采用B/S架構。
四、WMS功能模塊設計
1.1 系統初始化
1.1.1 數據庫初始化
數據庫初始化是指：根據映射文件創建系統數據庫，數據庫生成中包括所有需要的表和視圖等。數據庫初始化的總體設計如下； WMS采用的是映射實體的方法反向生成數據庫，初始化界面中，有數據庫初始化按鈕，在點擊之后，調用后臺方法，根據映射文件，生成數據庫。
1.1.2 貨位信息初始化
根據配置文件生成貨位信息表。在初始化界面中，點擊貨位初始化按鈕。調用后臺方法。將配置文件中的區、層、列、排等信息讀取出來，生成系統可用的貨位編號。寫入數據庫，生成貨位信息表。
1.1.3 權限信息初始化
系統初始化后，為了保持系統完整性和可操作性，需要初始化出一個可以操作所有功能的內置用戶。此功能就是初始化出一個具有最高權限的用戶，方便用戶根據現場實際需求添加新的用戶和分配合適的權限。
1.1.4 菜單信息初始化
系統根據代碼中所有控制器中方法生成菜單及權限信息，在初始化界面中點擊菜單信息初始化按鈕，調用后臺方法。收集所有帶標簽的控制器方法，所有帶標簽的控制器方法都是系統存在的具體操作，收集后存入數據庫。生成菜單信息和權限信息表。
1.1.5 物料信息初始化
系統初始化后，沒有物料信息，但是為了保證系統的可用性和完整性，需要在系統內生成一些物料信息。點擊初始化界面中的物料信息。調用后臺方法，根據物料信息配置文件，將配置文件中的物料信息存入物料信息表。作為原始數據，測試數據等其他類型數據，后期再根據詳細的物料信息進行導入或者其他方式批量操作。
1.2 貨位管理
1.2.1 貨位狀態變更
在實際現場運行過程中，由于現場業務的需求以及一些特殊情況，用戶需要能夠?qū)ω浳粻顟B(tài)進行一些調整，常出現的情況是如：貨架發生變形，需進行維修，現場工人堆放管理的物料，此時可手動更改貨位狀態。將貨位進行禁用。禁用后的貨位，將不會分配任務。也就是不會分配貨物存放在這里，直到解除禁用。
1.2.2 貨位分組設置
在項目實施過程中，用戶需要根據物料的屬性以及業務需求來劃定一些存放區域用于存放特定的物料，此功能就是提供給用戶進行這些操作的。
1.3 權限管理
1.3.1 用戶管理
對系統內的所有用戶進行管理，對用戶進行增刪改查操作。方便用戶自己內部的人員流動后進行增刪改查。有添加權限的用戶可在此功能內增加人員。在添加人員的時候賦予角色。
1.3.2 角色管理
對系統內的角色進行管理，對角色進行增刪改查操作，如超級管理員。倉庫管理員等角色的管理，方便用戶以后自己維護。
1.3.3 權限管理
通過此功能對整個系統的權限進行管理，將每個用戶的權限進行分配，如超級管理員需要哪些角色，如倉庫管理員需要哪些角色。然后勾選對應的權限信息。勾選的菜單功能信息會顯示。不勾選的不會顯示。
1.4 日志管理
1.4.1 日志管理
記錄程序級別的日志信息。按照錯誤級別記錄系統運行的信息，生成可方便查看的程序日志。管理人員根據日志的異常信息來排查系統運行過程中產生錯誤的原因。
1.4.2 操作記錄管理
此功能主要是記錄系統運行過程中所有的業務操作記錄。記錄詳細的業務流程操作。方便倉管對整個系統進行管理，對出現的一些錯誤操作以及信息差異進行溯源排查。
1.5 入庫管理及策略配置
1.5.1 原材料入庫
將生采購原材料返回到庫內。此項為一個入庫的類型。創建入庫單時選擇入庫類型為原材料入庫。
1.6 出庫管理及策略配置
1.6.1 出庫單管理
WMS根據DCS下發的數據及指令創建出庫單，出庫單主要需要設置訂單編號（入庫出庫訂單編號都唯一）、業務類型、物料、客戶批次等信息。創建出庫單，在出庫單內添加需要出庫的物料，填寫數量，創建成功后系統將根據出庫單自動創建出庫任務。出庫單提供增刪改查功能。暫停功能。強制完成功能。出庫單也可是第三方軟件直接下發。WMS根據第三方軟件下發的數據自動創建出庫單。
1.6.2 生產線供料出庫
直接對生產線進行供料出庫，此項跟出庫單不關聯。此項為一個出庫類型。生成創建出庫單時檢測到類型是生產線供料出庫的時候自動匹配生產線供料出庫的規則。
1.7 庫存管理
1.7.1 庫存查詢
對倉庫內的庫存進行查詢。對倉庫內的貨物有一個概覽?？蛻艨稍诖斯δ軆?nèi)，根據查詢條件來查詢自己想看的某一種物料或者一個時間段的庫存。
1.7.2 出入庫記錄查看
對出入庫的記錄進行查看，提供時間段查詢。出庫訂單號查詢。物料查詢等查詢功能，對出入庫記錄有個直觀的掌握。
1.8 任務管理
1.8.2 任務查看
在任務列表頁面查看所有的正在執行的任務和已經暫停的任務。對任務的狀態有一個了解。提供暫停任務，強制完成任務。刪除任務。查詢?nèi)蝿?wù)功能。
1.8.3 歷史任務查看
已經完成的任務留檔待以后查看。方便客戶查詢核對。功能提供時間段查詢歷史任務，訂單號查詢歷史任務等查詢條件。
1.9 盤點管理
1.9.1 盤點單管理
創建盤點單，根據盤點單進行盤點，提供增加盤點單、修改盤點單、查詢盤點單，刪除盤點單功能。盤點單可以是第三方軟件下發，WMS提供接口接受盤點單。盤點期間，在盤點范圍內的托盤，無法響應出庫需求。
1.9.2 盤點調差
貨位在倉庫中，在不確定因素下，可能會出現實物與庫存不符的情況，此時用戶可通過盤點調差將實物與庫存匹配，保證數據的完成性和精確性，盤點的時候?qū)?shí)物與貨物庫存不匹配的，進行盤點調差，以獲得最準確的數據。
1.10 報表管理
產品本身提供任務報表，物料報表，庫存報表，出入庫任務報表，貨載信息報表等系統內部相關的報表。
1.11 物料管理
1.11.1 物料信息查看
查看系統內的所有物料信息?？刹樵兾锪闲畔ⅲ謩?dòng)增加物料信息。刪除物料信息。和修改物料信息。對系統內的所有物料有個清晰的掌控。
1.11.2 物料信息同步導入
導入物料信息，選擇導入文件。點擊導入。進行后臺方法，方法提供解析存入數據庫功能?；蛘咄ㄟ^接口或中間表自動掃描進物料信息表，第三方軟件調用我方接口，通知WMS系統去讀取中間表，將中間表的內容讀取過來之后，進行分析。已經存在數據清除掉，將WMS系統中不存在的數據，存入數據庫。導入的物料在注冊貨載
五.人工叉車車載移動操作終端系統功能

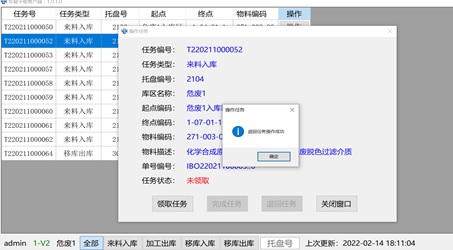

WMS任務自動下發到各人工叉車，叉車司機通過車載操作終端系統實現和WMS系統的信息交互，同時減少出入庫物料操作錯誤，保障系統物料信息的實時性，減少叉車司機物料尋找時間，提高出入庫效率。簡要功能如下：

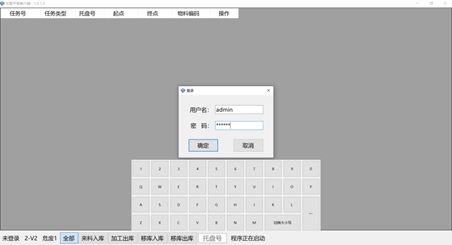

（1）用戶登錄，叉車司機開機登錄。
（2）本庫區任務列表，WMS系統根據物料出入庫需求，自動生成并下發到各個叉車的任務列表。

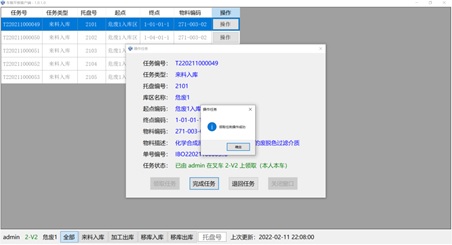

（3）領取任務，叉車司機根據位置和車輛狀態決定是否領取出入庫任務。
（4）退回任務，叉車司機根據車輛狀態，可以退回已領取的任務。

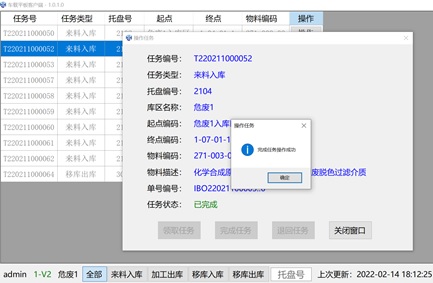

（5）完成任務，叉車司機執行完畢領取的任務，點擊確認，WMS系統更新庫存及物料信息。

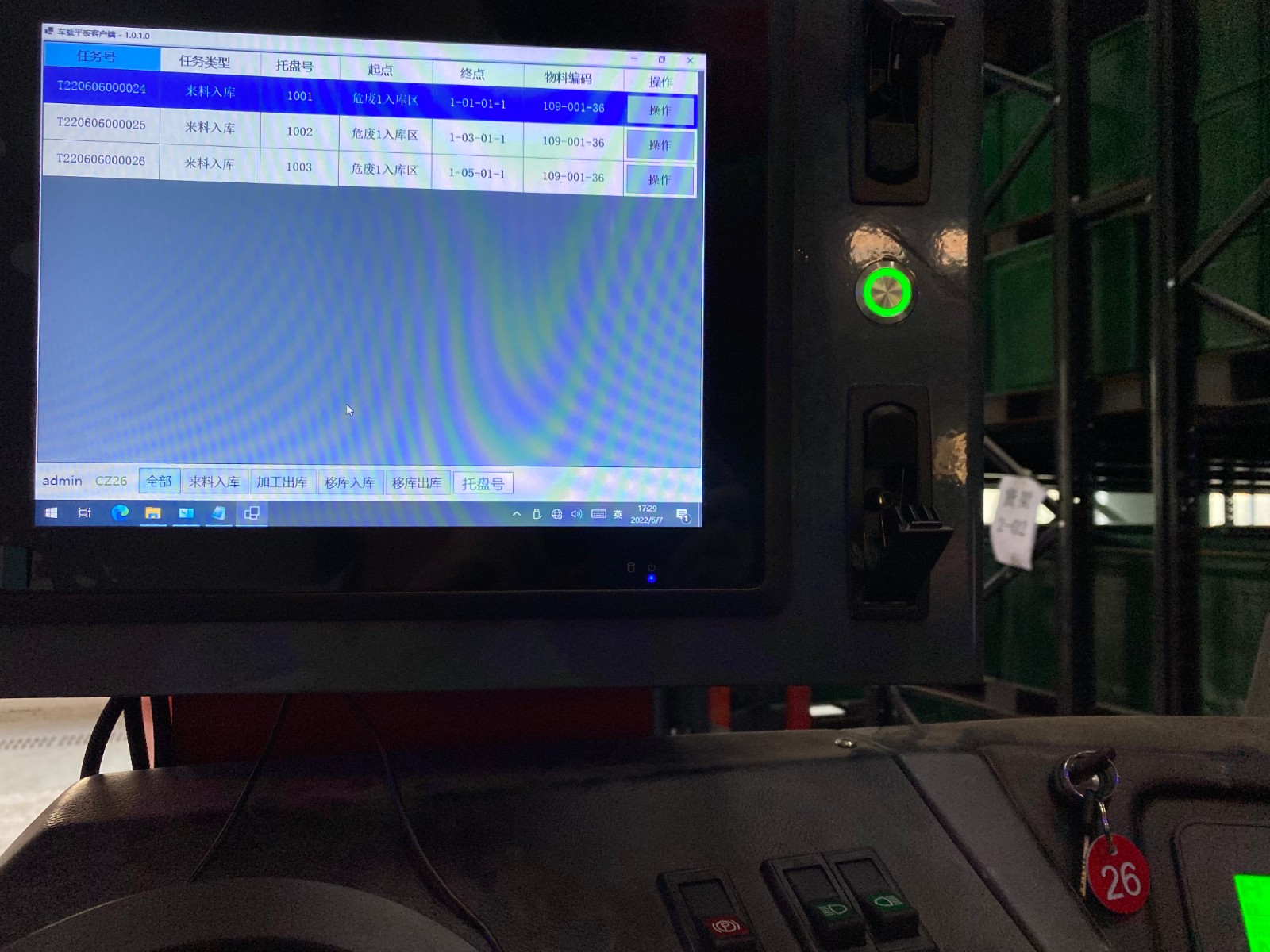

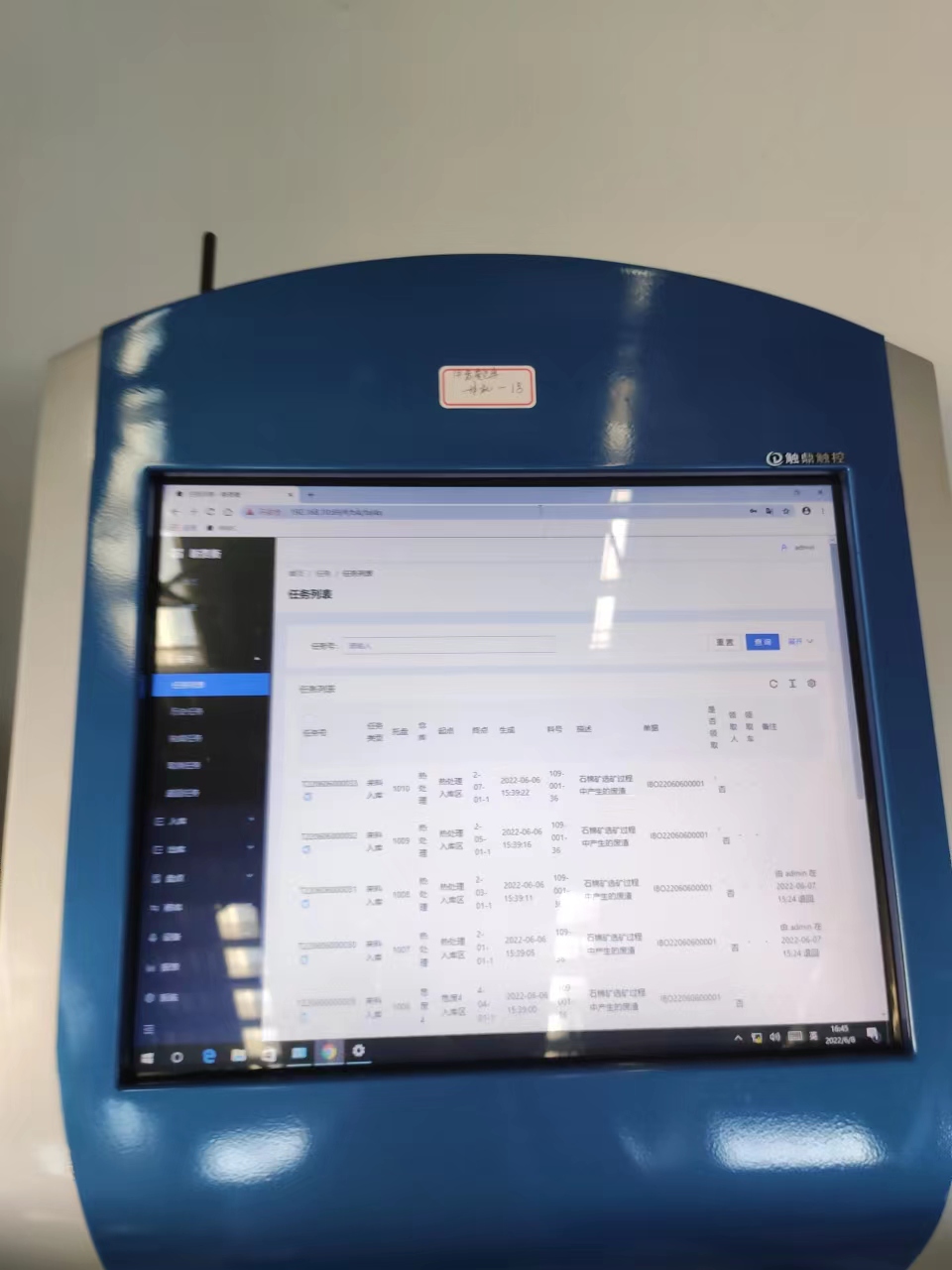

現場部署視頻與照片：
