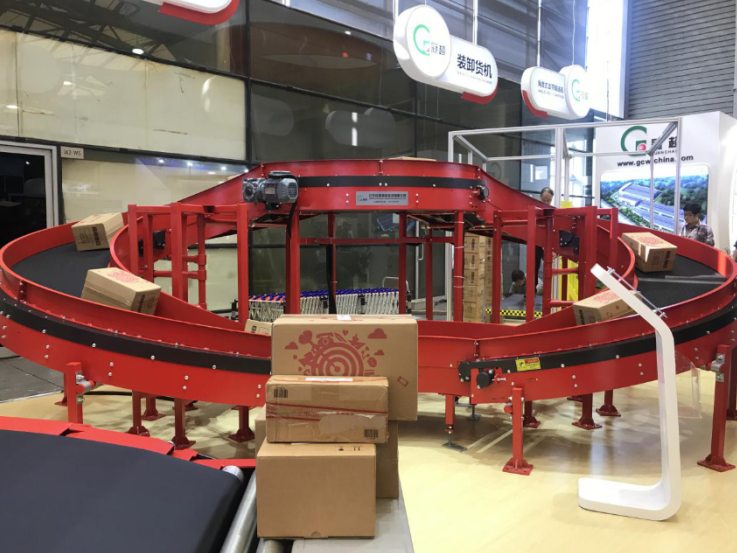

螺旋皮帶輸送機

發布日期：

2025-04-09

產品描述：

LT系列（搬運寬度127-381，軸標準直徑25mm）
LN系列（搬運寬度178-483，軸標準直徑25mm）
A系列（搬運寬度178-635，軸標準直徑25mm）
B系列（搬運寬度178-940，軸標準直徑30mm)
C系列（搬運寬度178-1000，軸標準直徑35mm）
HC系列（搬運寬度1001-1245，軸標準直徑35mm）
可定制

產品亮點：

Introduction

產品介紹

Product Introduction

主要用于縱向輸送各種物料。螺旋輸送機的結構簡單，易于操作，連續不間斷，不會積壓，輸送速度可控、安全可靠等優點，使得其在生產過程中扮演了非常重要的角色。被廣泛應用于物流快遞、電商、食品、飲料、機場、印刷、醫藥、倉儲等行業。

螺旋皮帶輸送機標準規格系列參數

“LT”系列（搬運寬度127-381，軸標準直徑25mm）

型號	基本尺寸	內弧半徑A	中心半徑B	搬運面寬F	頭尾輪中心直徑K	傳動軸圈速1RPM=MM	最大螺距H（每360°計）
573LM127SP	C=700 D=789 G=178	573	636.5	127	80.3	225	1220
522LM178SP		522	611	178	77.5	216	1220
319LM381SP		319	509.5	381	66.1	180.1	1220

“LN”系列（搬運寬度178-483，軸標準直徑25mm）

型號	基本尺寸	內弧半徑A	中心半徑B	搬運面寬F	頭尾輪中心直徑K	傳動軸圈速1RPM=MM	最大螺距H（每360°計）
772LM178SP	C=950 D=1039 G=178	772	861	178	81.7	229.3	1524
620LM330SP		620	785	330	75.3	209	1524
467LM483SP		467	708.5	483	68.8	188.7	1524

“A”系列（搬運寬度178-635，軸標準直徑25mm）

型號	基本尺寸	內弧半徑A	中心半徑B	搬運面寬F	頭尾輪中心直徑K	傳動軸圈速1RPM=MM	最大螺距H（每360°計）
1022M178SP	C=1200 D=1289 G=216	1022	1111	178	128.7	376.9	2642
717M483SP		717	958.5	483	112.2	325.2	2642
565M635SP		565	882.5	635	104	299.4	2032

“B”系列（搬運寬度178-940，軸標準直徑30mm）

型號	基本尺寸	內弧半徑A	中心半徑B	搬運面寬F	頭尾輪中心直徑K	傳動軸圈速1RPM=MM	最大螺距H（每360°計）
1322M178SP	C=1500 D=1589 G=216	1322	1411	178	131.9	386.8	3251
1017M483SP		1017	1258.5	483	118.6	345	3251
814M686SP		814	1157	686	109.7	317.2	2642
560M940SP		560	1030	940	98.6	282.4	2032

“C”系列（搬運寬度178-1000，軸標準直徑35mm）

型號	基本尺寸	內弧半徑A	中心半徑B	搬運面寬F	頭尾輪中心直徑K	傳動軸圈速1RPM=MM	最大螺距H（每360°計）
2022M178SP	C=2200 D=2289 G=216	2022	2111	178	136	399.7	5080
1616M584SP		1616	1908	584	123.7	360.9	5080
1362M838SP		1362	1781	838	116.1	337.3	4674
1200M1000SP		1200	1700	1000	111.2	321.9	4166

“HC”系列（搬運寬度1001-1245，軸標準直徑35mm）

型號	基本尺寸	內弧半徑A	中心半徑B	搬運面寬F	頭尾輪中心直徑K	傳動軸圈速1RPM=MM	最大螺距H（每360°計）
1160HM1040SP	C=2200 D=2289 G=305	1160	1680	1040	158.8	471.3	3658
1110HM1090SP		1110	1655	1090	156.5	464.3	3658
955HM1245SP		955	1577.5	1245	149.6	442.6	3658

注：

1.頭尾直徑度包括了皮帶厚度6.35mm，并且以中心線計算；

2.搬送面寬度（F）是相同于兩傍板間距離（BSG），皮帶寬比搬送面寬（F）少約25mm；

3.在輸送帶兩端，外弧機架連蓋及傍板比實際的角度長約9.5mm，而內弧機架則和實際的角度一致。

以上規格為我司常用尺寸，如需其他規格尺寸，請與我司業務部門聯系。
