某高潔凈光電玻璃企業屬于玻璃制造加工行業。 其成品倉庫占地1200平方米，已有2條生產線，都是采用人工搬運的模式實現物品的周轉，整體效率較低。經現場調研，深度了解客戶需求，對此玻璃原片的搬運入庫做整體改造，優化1條生產線，選擇導入2臺AGV機器人和AGV中央調度管理系統，實現玻璃原片物料的自動搬運及管理，提高了整體效率。
（1）被運送物品
單層堆放，托盤外形尺寸為2240mm×1850mm。
每天搬運量約50架；每個托盤裝量148片；每個托盤堆放成品玻璃原片的最大重量約3000Kg左右。
要求AGV機器人搬運車每次搬運方便、靈活操作、相互協調。
（2）車間功能布局規劃
圖1 車間功能布局示意圖
上圖1所示為玻璃原片生成車間功能布局示意圖， 此樓層為玻璃原片生產車間，包含2條玻璃輸送線。每條輸送線末端配備2臺機械手，用于將輸送線輥筒上的玻璃原片放置到玻璃原片托盤指定工位點。上圖左上側為升降機安裝位置，用于將樓層2的原片玻璃輸送至樓層1進行后續加工處理。
玻璃原片自動搬運系統的主要任務，即智能調度自動搬運車AGV高效地將上料點的玻璃原片輸送至升降機。當升降機或機械手出現故障時將玻璃原片物料輸送至線邊庫緩沖區，當AGV電量低時提醒充電區充電。
當搬運任務空閑時調度AGV返回待命區等待任務。同時，調度室內的AGVs系統需對車間內各設備狀態進行實時監測。因此，結合車間原有的生產線設備空間布局，需對自動搬運系統各功能區進行劃分。
根據玻璃原片輸送線的位置，將AGV待命區設置在玻璃原片上料點附近，便于快速響應AGVs系統下發的玻璃原片托盤搬運任務，如圖1中的右上側和右下側?？紤]到上料點的玻璃原片托盤裝載速度可能高于輸送速速，在上料點和AGVd待命區附近規劃了兩個托盤/貨料緩沖線邊庫區域1和區域2，如圖1右上側和右下側。同時，考慮到升降機繁忙或出現故障影響到玻璃原片的輸送，在升降機一側規劃了貨料緩沖線邊庫區域3。根據玻璃原片輸送線的位置，規劃的AGV充電區位于上圖右側中間位置，AGVs調度室位于靠近玻璃原片輸送線的左側中間位置。
（3）玻璃原片物料輸送流程

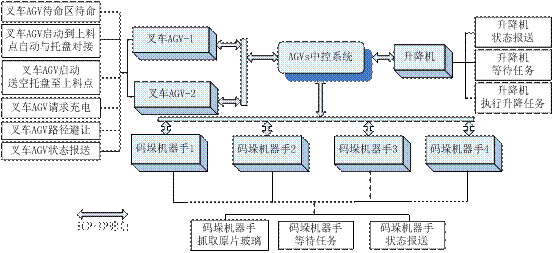

如圖所示為AGVs中央調度控制系統與各互聯設備之間的組織架構關系示意圖，互聯設備包括兩臺搬運車AGV-1和AGV-2，四臺碼垛機械手，一臺升降機。中央調度管理系統和各設備之間通過TCP/IP實現任務下發和狀態報送顯示。
圖2 互聯設備組織架構圖
其中，搬運車AGV的主要任務事件包括待命區待命、啟動到上料點自動與托盤對接并將物料送至升降機、啟動送空托盤至上料點、路徑避讓、狀態無線報文推送至中央調度控制系統。
碼垛機械手的主要任務事件包括等待任務、抓取原片玻璃并放置物料工位點、狀態無線報文推送至中央調度控制系統。
升降機的主要任務事件包括等待任務、執行升降任務、狀態無線報文推送至中央調度控制系統。
主要的玻璃原片和托盤輸送流程如下：
（1） 上料點玻璃原片輸送：
上料點碼垛機械手裝滿玻璃原片托盤->機械手無線報文請求發送至中央調度控制系統->中央調度控制系統下發指令給搬運車AGV->搬運車AGV待命區出發至上料點->搬運車 AGV協調避讓->搬運車AGV1搬運物料至升降機指定工位點 ->升降機執行升降任務->搬運車AGV1返回待命區。輸送線緩沖區玻璃原片托盤裝滿時，輸送流程與此相同。
圖3上料點玻璃原片輸送流程圖
（2） 玻璃原片空托盤輸送
碼垛機械手裝滿玻璃原片托盤->機械手無線報文請求發送至中央調度控制系統->中央調度控制系統下發指令給搬運車AGV2->搬運車AGV2待命區出發至空托盤緩沖區 ->搬運車 AGV協調避讓->搬運車AGV2空托盤送至上料點->搬運車AGV返回待命區。當輸送線緩沖區玻璃原片托盤裝滿時，空托盤配送至輸送線緩沖區。
圖5 上料點玻璃原片輸送至線邊庫緩沖區流程圖
（4） 線邊庫緩沖區玻璃原片輸送至升降機
線邊庫緩沖區有待輸送玻璃原片且搬運車AGV處于空閑狀態->中央調度控制系統下發無線報文指令至搬運車AGV->搬運車AGV待命區出發至線邊庫緩沖區->搬運車 AGV協調避讓->搬運車AGV搬運物料至升降機指定工位點->升降機執行升降任務->搬運車AGV返回待命區
圖6線邊庫緩沖區玻璃原片輸送至升降機流程圖
效率計算：
根據上料點、AGV待命區和升降機在車間的位置關系，同時結合搬運車AGV的運行速度和碼垛機械手上料速度，對AGVs系統處理能力進行效率計算。
每個碼垛機械手完成單個托盤玻璃原片的時間為40分鐘，四臺機械手同時工作則每10分鐘有一玻璃原片托盤待搬運。搬運車AGV1搬運物料的最長單程時間過程為從待命區域2運行至輸送線2上料點，并沿運行路線將玻璃原片送至升降機工位點，完成任務后返回待命區域1，此時搬運車AGV2將空托盤送至上料點并停靠在待命區域2。搬運車AGV1單程最長時間過程分為如下幾個階段：
1. 搬運車AGV待命區2運行至輸送線2下料點：時間為7*2+25=39s
2. 上料點取貨：時間為6s
3. 搬運車AGV下料點運行至升降機?？抗の稽c：時間為7*5+150=185s
4. ?？奎c放貨：時間為6 s
5. 搬運車AGV升降機?？抗の稽c運行至待命區1：時間為7+43=50s
單程最長運行時間為39+185+50=274s
搬運車AGV運行參數為：
速度：1000mm/s（空載）800mm/s（滿載）300mm/s（拐彎）
加速度： 400mm/s2
（4）AGVs中央調度控制系統
1、AGVs系統開發環境及工具
系統環境：Windows開發工具：Microsoft Visual Studio 2015， Framework 4.5 ,數據庫：Microsoft SQL Server 2012，開發語言：C# 。
2、AGVs主要功能
AGVs是Automated Guided Vehicles System的簡寫，指AGV的集成控制系統。AGVs的構成部分包括管理控制計算機，地面控制器和AGV車上控制器。
集成管理控制器：整個系統的控制指揮中心，它與各區域內的地面控制器進行通信，地面控制器接受中央控制計算機的管理。
地面控制器：負責對區域內的搬運情況進行監控管理，如監視現場AGV的狀況、AGV小車交通管制、跟蹤裝載、制定目標站點、實時存儲AGV小車的地址并將AGV的位置與裝載物的類型、數量傳輸給區域主計算機。
AGV車上控制器：解釋并執行從地面控制器(站)傳送來的指令，實時記錄AGV的位置，并監控車上的安全裝置。主要有以下功能：
（1）任務管理。根據現場信號，對AGV進行任務調度，調度最近的空閑AGV執行任務。
（2）交通管理。對管轄內的所用AGV能實時的控制和管理，使AGV能夠按照規定的路徑完成任務，并且能夠相互避讓，同時保持較高的運行效率。
（3）控制管理。查詢車輛當前位置，車輛運行狀態，線路占用、車輛報警等相關信息；檢測無線局域網的通信情況。
（4）畫面監控功能。動畫顯示所有在線AGV的坐標點顯示系統內所有AGV的狀態信息如故障，任務狀態，電量狀態等等
AGVs模塊功能簡要概述：
（1）AGV任務及調度管理。模塊主要功能是合理地將AGV的搬運任務在兩個AGV之間的分配，并進行AGV行駛路徑的規劃及動態跟蹤，提高運行效率，降低能耗。
（2）機械手狀態監測。模塊主要通過網絡協議，將機械手的工作狀態信息提取到AGVs系統，便于AGV進行任務分配。如果機械手廠家，提供故障代碼，AGVs系統也提供機械手故障監測與報警功能。
（3）升降機狀態監測。模塊主要功能也是通過網絡協議，將升降機的工作狀態信息提取到AGVs系統，協調AGV小車的任務分配。同樣，如果升降機廠家提供故障代碼，AGVs系統也提供升降機故障監測與報警功能。
（4）生產節拍協同。模塊主要功能是根據AGV、機械手、升降機及輸送線的各自工作節拍，合理地調度設備運行，并及時向各個設備通報整個物料系統的狀態，以免發生物料轉堵，提高整個物料輸送系統的效率，降低事故發生率。
（5）設備組網。模塊主要功能是將涉及到物料輸送與搬運的各設備，連接組建工業級局域網，并保證通信可靠。
（6）權限管理。模塊主要功能是防止無授權人員隨意操作AGVs系統，導致系統或設備故障，只有系統授權人員方可操作系統。
4、工業級設備無線組網方案
實現各類設備的集中管理和有序調度，突破距離限制的有效方法是組建工業級設備無線網，AGVs采用如下圖7所示的組網方案。
圖7 工業級設備組網架構圖
組網簡要說明：
在A-H處加裝IR615-S-EN00-WLAN設備（AP接入點），其中在D位置聯網設備做核心AP（工業級路由器）， 其它節點做WDS接入，這樣保證A-H設備處于一個局域網內。
如果機械手和升降機沒有網絡通信接口，就采用協議轉換器，將機械手和升降機的串口數據轉換為網絡數據，接入局域網。
（5）車型選擇及導航
為保證玻璃原片自動搬運系統的高可靠性，自動搬運車AGV車體采用平衡重式叉車AGV,該車具有工作效率高、成本低、可靠性高、人機工效設計好等一系列優異性能，最大負載為3500kg，能夠滿足實際應用需求。

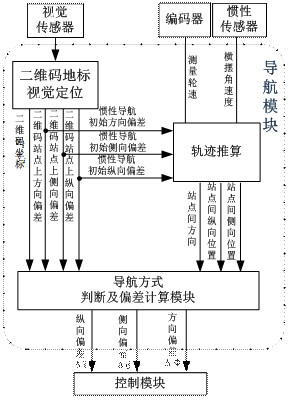

采用自主開發的二維碼視覺和慣性融合導航控制系統。相較于磁帶導航系統存在的路徑布置缺乏柔性，二維碼/慣導混合導航方式路徑配置柔性高，路徑可隨中央調度系統隨意更改。不僅如此，該導航方式的AGV運行速度高于磁帶導航方式。相較于激光導航高成本的特點，二維碼/慣導混合導航方式低成本且精度高是其最大的優點，且其對慣性導航傳感器的精度要求不高，從而大大降低了成本。圖8為二維碼/慣導混合導航控制系統的原理示意圖。
圖8 二維碼/慣導混合導航控制系統
