一、概述
1.1 名詞介紹
（1）AGV：Automated Guided Vehicle，自動導引車，是一類輪式移動機器人，沿著地板上的磁條、標記塊，或者通過視覺導航或激光導航進行運動。
（2）揀選：倉儲配送中心的配貨人員按訂單要求的商品名，規格，型號，數量，將商品從存儲的貨架或貨垛中取出。
（3）分揀：揀選作業完成后，將揀選出的商品按照不同的客戶，不同的配送路線進行分類，集中等待裝車配載，送貨作業的流程。
（4）運力組：用于完成特定任務的一組運力資源的集合。
（5）移庫：由于業務需要，將倉內物料移動至同一邏輯區下的另一個位置。
（6）容器：用于存放商品的器具，常見容器包括料箱、中轉箱、托盤等。
（7）托盤搬運AGV：Pallet Shuttle,一種搬運托盤的AGV。
（8）料箱機器人：一種可同時搬運多個料箱的機器人。
（9）出口：用于存放同一訂單或同一目的地對應商品的虛擬格口。
（10）疊托：當托盤被撿空后，將多個托盤疊在一起，便于回收及存儲。
1.2 概述
本文主要介紹倉內智能機器人任務的分發及執行的相關內容。任務分發，顧名思義，針對當前待執行的一批任務(倉內場景常見任務包括搬運任務及泊車任務），為其分配可用的AGV資源，即倉內不同場景下的任務需求與可用搬運機器人資源的匹配。AGV資源是執行任務的運力資源，因此任務分發又叫做運力分配。一個簡單的示例如下圖1所示。
一個優秀的任務分發系統，可以充分調動機器人資源，并在運行時間、距離等方面全局或局部最優，從而達到效率最高。本文對現有機器人常見的兩大類任務，即搬運任務和泊車任務，進行具體討論，探討搬運任務中的任務分配模式和執行策略以及泊車任務中的泊車點選擇等內容。
二、背景介紹
隨著機器人技術的不斷發展、企業數字化和自動化程度的不斷提升，越來越多的機器人逐漸進入倉儲和生產相關領域各環節作業場景中。雖然機器人形式多樣并且應用的作業環節或者作業模式各有不同，但是所執行的基本操作或者所實現的基本功能卻有共性，即完成搬運功能并在任務完成后選擇合適地點泊車等待后續任務。
機器人搬運任務可以抽象為將需搬運目標(比如托盤、貨架、料箱和商品等)從起始點(比如儲位、提升機接駁點、上包臺和貨架揀選處等)搬運至目的點(比如揀選工作站、分揀口和復核打包工作站等)，泊車任務即機器人完成任務后選擇合適泊車點等待，從而能夠快速響應之后任務，提高作業效率。
三、搬運任務分發
3.1搬運任務分發
當前倉儲和生產制造等領域，地面機器人主要實現的核心功能之一就是對物品或者容器的搬運。一條搬運任務的要素主要包括：機器人、搬運目標、起始點、中轉點、目的點和行駛路線，其中：
（1）機器人：搬運任務的具體執行載體。
（2）搬運目標：機器人要搬運的實體，在不同場景下其具體表現形式不唯一。比如，在貨到人系統中搬運目標主要是多層貨架或者托盤；在分揀場景下主要是待分撥的包裹；而在揀選支持系統中則是人工揀選出的貨品。
（3）起始點：機器人開始執行任務的所在點，比如泊車點或者工作站等。
（4）中轉點：搬運任務下必經的關鍵節點，而非行駛路徑上的一般節點。這里的中轉點往往是有業務相關的節點。比如，貨到人機器人系統下的貨架存放點，也就是儲位點，機器人從初始點出發前往儲位點搬取貨架之后送到工作站；在揀選支持機器人系統中則是一系列揀選點，機器人需要經停并揀選或者搬運由人工揀選出的貨品。
（5）目的點：搬運目標最終需要到達的地方，比如工作站或者分揀隔口等。
（6）行駛路徑：依據路網連通性和道路擁堵情況等因素規劃出的機器人行走路徑。
每一條任務包含一個機器人和對應的一個搬運目標，機器人從一個起始點出發，可以經過一個或多個中轉點到達一個或多個目的點。對于入庫上架和回庫任務，在庫存系統對貨架和儲位進行了選擇。經過庫存系統和訂單批處理系統處理，搬運任務中的搬運目標、中轉點和目的點均已經確定。
3.2任務約束及優先級
3.2.1 任務約束
搬運任務的任務分發系統分為兩層，分別為上層的業務約束定義和底層的核心匹配算法。業務約束涉及大量不同場景，需要滿足不同業務要求，較為復雜。
舉例說明，在執行任務分發時，待做任務可能是不同類型的，有的任務更緊急，優先級更高，需要先做；有的任務等待成本較高，因此需要為其時刻預留一定的運力，保證當該類任務下發時，可以立即分配運力進行搬運；閑置AGV可能存在不同類型，有的類型的AGV只能執行特定類型的任務。
由于業務要求的復雜性，對業務進行分層、細致的梳理，是對倉內搬運任務進行提效的重點。
3.2.2 任務優先級
不同任務的優先級不同，具體可用以下指標衡量：
（1）任務下發/截止時間：在當前非空任務池中，不同任務存在不同的下發時間或截至?xí)r間，一般來說優先考慮截止時間，越早優先級越高。
（2）任務類型：任務按照類型劃分，包含托盤入庫、托盤出庫、空托回庫、疊托移庫、料箱入庫、料箱出庫、物料投送及物料駁接等。
（3）排隊狀況：以料箱機器人入庫任務為例，某個工作站可能積壓了大量任務需要料箱機器人來搬運，因此該工作站任務的優先級高于其他工作站。
3.2.3優先級評分機制
對于每一個任務，都可以根據其指標屬性給出一個綜合打分，來評價其優先程度；分?jǐn)?shù)越低，優先級越高。
對于單個指標，限定每個任務對應分?jǐn)?shù)在0-1之間，且可配置。比如配置入庫任務分?jǐn)?shù)0.5，出庫任務分?jǐn)?shù)0.8，則代表出庫任務先于入庫任務。

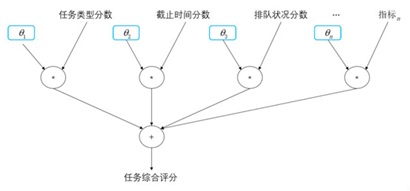

不同指標同樣存在優先考慮順序，一種簡單的方法是為不同指標的評分乘以一個具有顯著區分度的權重，得到每個任務加權后的綜合分?jǐn)?shù)，如下圖2所示。
3.2.4 任務依賴
不同任務可能存在任務依賴，例如托盤搬運AGV人工區出庫，當前工作站需要在上一個任務完成并移走托盤后，才能執行下一個出庫搬運任務。因此出庫搬運任務依賴于對應工作站的托盤回庫或空托回收任務。因此對于已根據優先級生成的任務隊列，對于每一個存在依賴的任務，需要在該任務前插相應依賴任務。
不同任務可能存在任務依賴，例如托盤搬運AGV人工區出庫，當前工作站需要在上一個任務完成并移走托盤后，才能執行下一個出庫搬運任務。因此出庫搬運任務依賴于對應工作站的托盤回庫或空托回收任務。因此對于已根據優先級生成的任務隊列，對于每一個存在依賴的任務，需要在該任務前插相應依賴任務。
一般來說，不同任務類型存在優先級，或者相互依賴關系，例如托盤搬運AGV區出庫托盤拆空后，需要先將空托盤搬走，否則下一個綁定在該站點的入庫任務無法執行。而疊托移庫任務需要先于空托回庫執行，否則疊托占用疊托機，導致空托回庫任務無法執行。
3.2.5 運力配比
以托盤搬運AGV區為例，雖然出庫任務優先級更高，但如果出庫任務較多，可能導致所有AGV全部執行出庫搬運任務，造成入庫托盤在接駁點積壓，因此需預留一定配比的AGV運力只為或優先為入庫任務服務。
3.2.6容量限制
由于起始點、目的地或行駛區域的物理容量限制，需要對同一時間到達相應地點的AGV或搬運容器實施容量限制，例如短時間內目的站點可容納容器數、巷道可駛?cè)?/span>AGV數等。該限制條件可根據具體業務場景靈活配置。
3.2.7 AGV約束
可執行任務類型限制劃分運力組后，每個AGV只能執行特定類型任務。
AGV優先級劃分常見料箱機器人場景，例如同一巷道內的任務優先分給已被分配該巷道任務的AGV，出入庫任務優先分配正在前往相應工作站的AGV。
3.3 核心匹配算法
基于任務選車或基于車選任務是兩種不同的方式。一般來說，某個任務長期無法執行，比如某輛AGV長期閑置更加嚴重，因此基于任務選車是一種更合適的方式。
核心匹配算法主要涉及到任務和AGV兩個主體部分。一般來說，根據某一時刻機器人可掛載的最多任務數量可以分為兩種模式：
（1）單一任務模式
在單一任務模式下，機器人一次只能執行一個任務，在完成當前任務后才可以領取執行下一任務。
（2）任務隊列模式
對于任務隊列模式，機器人可以一次分配多個任務，根據場景不同可以按照一定順序或者同時執行。
根據任務分發模型中的兩方(即AGV和搬運任務)數量的多少，可采用多對多輪詢模型。
在新任務生成時從多個可選機器人中選擇最為合適的一個執行任務。如何從可選機器人中選擇最合適的那一個，是整個策略的核心。一般來說，有如下原則：
① 最近原則
② 最長閑置原則
③ 最少空駛時間/距離原則
對于當前待執行任務池（任務間無優先級），依次對每個任務執行以上選取原則，為每個任務匹配一個最優AGV，然后按照成本從低到高選取個數不超過AGV數量與任務數量最大者的配對，作為分配結果。
對于當前可用AGV資源池，依次對每個AGV執行以上選取原則，為每個AGV匹配一個最優任務，然后按照成本從低到高選取個數不超過可用AGV數量與任務數量最大者的配對，作為分配結果。
3.4 搬運成本
一般來說，搬運任務的起終點在下發任務時就已確定，因此某個指定運力執行某個指定搬運任務的成本可以明確地定義。常見的定義方式包括搬運距離、搬運時間。

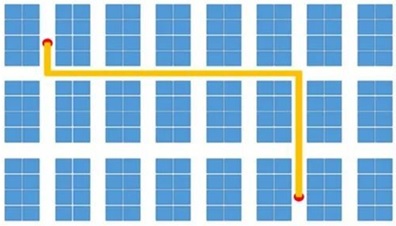

考慮到倉內AGV的行駛方向一般為二維平面的水平、垂直兩個正交方向，常用路徑自動規劃算法計算，自動計算AGV→任務起點→任務終點的最短路徑的完整距離，如下圖3所示的曼哈頓距離。
該方法尤其適用于路網中存在單向路的情形。考慮到實時計算成本較高，可將地圖中所有完整路徑的距離存儲下來，直接查詢即可。
在考慮路線擁堵的情況下，可根據地圖熱點信息為每條邊定義不同成本。搬運距離和搬運時間可以相互轉化。例如對于完整路徑內的每一段直線路徑，可根據AGV的加速度信息，求出基于速度規劃的行駛時間，并為每個轉彎行為加入轉彎時間。
3.5 任務執行
對于以掛載任務隊列或多中轉點任務的情形，為使機器人可以執行任務，還需要確定任務涉及的順序問題。
（1）如果存在多個中轉點或者目的點，需要確定他們之間到達服務順序。
（2）如果采用任務隊列模式，需要確定多任務之間的執行順序。
確定執行順序在不同場景下方式不盡相同，主要考慮因素包括任務拆分、距離、加工配合及交通管制等多個因素。
每個機器需要指派一個或多個搬運任務,并且需要確定每個機器人分別需要搬運的貨架以及搬運順序,使得所有機器人總搬運距離最短或者使得所有任務的完成時間最短。
3.6 評價及靈敏度分析
任務分配和執行的策略會依據不同場景不同需求而有所不同，而在同一場景下面對同樣的業務需求，通常也會有多種不同的調度策略可供選擇，即便同一種策略也會因?yàn)椴煌膬?nèi)置參數選擇而產生不同表現，現實中通常很難完全確定某一單一環節如何影響整體系統生產效率，可用若干用于評價調度策略性能的統計量，其中包括：
（1）訂單生產效率：—定時間內生產完成訂單數量與接受訂單數量的比例。
（2）響應時間：任務等待機器人執行的時間與機器人空駛時間之和。
（3）生產時間：訂單在系統中生產的時間。
（4）機器人平均利用率：機器人執行任務的時間(包括空駛和滿載時間與總時間的比值)。
四、泊車任務調度
當機器人完成前一個任務后，如果沒有后續任務也無需進行充電的情況下，通常需要執行泊車任務。
泊車任務是指空閑機器人前往選擇的?？奎c(diǎn)進行等待直到分配下一任務，?？奎c(diǎn)的選擇需要考慮距離和其它機器人位置等因素，在不影響其它工作機器人作業的情況下，選擇合適的泊車點可以提高機器人系統對新任務的響應速度從而提高整體作業效率。對于AMR/AGV系統，常見的泊車情形包括：
（1）前往預先規劃的指定停車地點泊車；
（2）在規劃的路徑上巡行直到有新任務指派；
（3）在上一任務完成地點等待。
現實場景下，空閑機器人泊車任務調度主要包括首先選擇合適的泊車位，在前往泊車點和在泊車點等待的過程中可以隨時終止泊車任務去執行新的搬運任務。
生成泊車位的整體選擇過程可宏觀上分為兩個步驟，首先需要確定可選泊車位范圍，可能在一些場景下在規劃之初已經設計了若干固定的泊車位置，而空閑機器人只能在這些泊車位中選擇當前未被其它機器人占用的位置進行泊車；而在另外一些場景下,沒有固定的泊車位置，機器人可以選擇任何可選位置(不可選位置包括造成路線堵塞的點等)進行泊車。
其次，需要根據距離和其它空閑機器人泊車位置選擇本次具體泊車位。其中距離因素考慮盡量選擇下一任務可能發生區域的位置從而降低移動距離提高響應速度，同時也需考慮其它空閑機器人泊車位置，平衡各區域機器人分布密度，避免特定區域空閑機器人過多造成資源浪費，而其它區域缺少機器人造成接受任務后響應不及時的情況。
